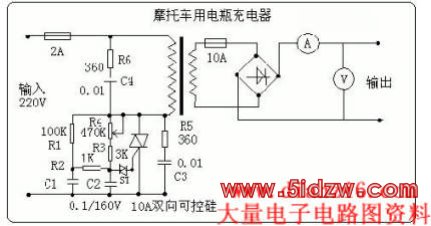

摩托车用电瓶充电器原理电路图

     本充电器制作简单，工作稳定可靠，调节范围宽；不用大功率大电流可控硅，可对6V：24V任何电瓶充电，R6、C4使负载近似为阻性。R1：100K、R2：1K、R3：3K、R4：470K（可变）、R5：360欧姆、R6：360欧姆、C1：0.1uf /160V、C2：0.1uf /160V、C3：0.01uf /600V、C4：0.01uf /600V、ST：触发双向二极管、双向可控硅：10A/600V、变压器：100W左右220V/30V、整流桥：15A/100V、电流表：10A、电压表：50V。
