利用单晶体管构建智能的电池充电器电路图,http://www.5idzw.com
,利用单晶体管构建智能的电池充电器电路图

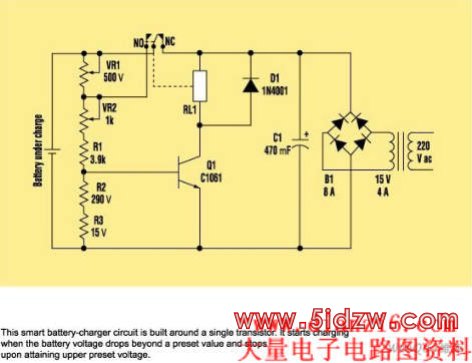

本文的自动电池充电器电路设计采用了一种电路,该电路可以称得上有史以来用单个晶体管制造的最简单的窗口比较器(见图)。当电压下降到预定值以下时它开始充电,当电压超过预定值时它停止充电。
借助精确的可变电压电源,可在设定上下电压。正常连接的继电器引线不接入15V dc电源,它阻止了电压传至电池引线。这样可以精确设置上下电压。但15 V dc的充电电源被连接至电路。
首先,可变电压电源被固定在13.3 V dc——这是电池充满电的电压,并被连接至电路的电池连接点。VR1的滑块被调到附在电池正极的最顶端。VR2的滑块应向连接至VR1的一端调节。该晶体管开始工作,分流VR1。然后,VR1的滑块向另一端调节,即连接至VR2的一端。
现在将测试电源电压设为11.8 V dc,这是电池耗尽时的电压。然后,调节VR2以使它让晶体管不再工作。测试电压再提高至13.3 V dc,调节VR1使晶体管工作。利用设置的上下电压,NC点被连接至电路(15V dc充电电压)。现在电池充电器已经就绪了。
