典型半桥式电动自行车电瓶充电器电路图

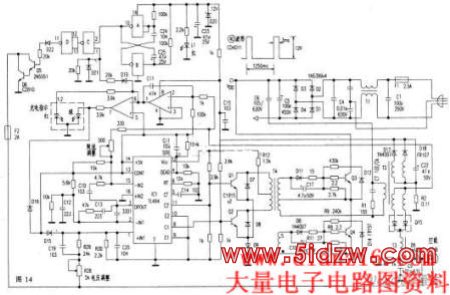

　　下图是天能TN-1智能负脉冲充电器电路图。这个充电器主要部分是典型的半桥式两段充电器。这里主要介绍负脉冲充电部分的工作原理。这部分电路由放电开关、负脉冲加载控制、脉冲振荡器三部分组成。

　　放电开关是三极管Q6、Q6导通，其集电极和发射极将电瓶短路，电瓶放电。Q6截止，电瓶恢复充电。Q5和Q6是直接耦合，俗称达林顿管。Q6受加载负脉冲控制和振荡器联合控制。加载负脉冲控制由IC3的C和D构成。D接成反相器(电路中，与非门两个输入并联看作一个非门)，只有C的两个输入都为高电平时，③脚为低电平，经D反相使Q6导通，给电瓶放电。C的②脚来自多谐振荡器的每秒1个(脉宽3ms)正脉冲，C的①脚来自两阶段电流检测电路IC2的①脚，恒流充电时①脚为高电平。此时，负脉冲才起作用。

　　脉冲振荡器由IC3的A和B以及C24、C25、两只100kΩ电阻构成典型的多谐波振荡器，其充放电时间常数不同，高电平3ms，低电平1250ms。负脉冲充电，可提高充电接受能力，降低充电温度；国内还有可以消除硫化延长电瓶寿命的讲法。上述充电器在放电时，并没有断开充电电路。
