1．三极管

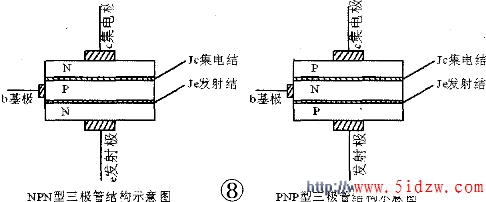

半导体三极管是一种具有电流放大作用的半导体器件，它是由两个PN结组成的三层半导体器件。三层半导体可以排列成两种不同的组合，分别称为发射区、基区和集电区，从各区引出的电极分别称为发射极(e)、集电极(c)和基极(b)，发射区与基区之间的PN结称为发射结，基区和集电区之间的PN结称为集电结。三极管的种类很多，根据材料可分为锗三极管和硅三极管；根据PN结类型分为PNP和NPN型三极管；根据频率可分为高频管和低频管；根据功率可分为大功率、中功率和小功率管。见图8。
三极管的基本功能是电流放大作用，要使三极管具有放大作用，必须满足两个条件；一是发射结正向偏置(硅三极管发射结正向偏置电压UBE≈0．5～07V，锗三极管发射结正向偏置电压UBE≈0．1～0．3V)；二是其集电结应处于反向偏置状态。
在三极管处于放大状态时，三个电极电流有如下关系：
(1)IE=IC+IB
(2)Ic比IB大得多，Ic/IB=β，其值近似为常数，称为三极管电流放大系数。

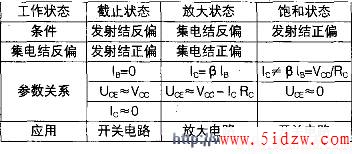

三极管工作时可分为三种工作状态是指三极管工作在截止区、放大区和饱和区三个区域的状态，分别称为：截止状态、放大状态和饱和状态。三个工作状态的特点及参数之间的关系如表2所示。
三极管是分立元件放大电路的核心元件，三极管在放大电路中有三种接法，又称为三种组态，图9是三极管在放大电路中的三种接法示意图。
所谓共射接法是指由三极管组成的两输入输出端口电路中，发射极是输入输出端口的公共极；共集接法是指集电极是输入输出端口的公共极；共基接法是指基极是输入输出端口的公共极。在由电阻、电容、三极管组成的实际电路中，共射、共集、共基是对交流信号而言的，因此要把实际电路中的电容和直流电源视为短路，找出输入输出端口的公共极。
在我们即将安装的电路中，三极管1V1构成的放大电路是共集接法的放大电路；而1V2、1V3组成的放大电路是共射接法的放大电路。由于共集接法的放大电路的输入电阻大、输出电阻小，因此能有效地接收信号源的输入信号，又有利于把输出信号传送给负载；而共集接法的放大电路的电压放大倍数小于1而近似等于1，输入、输出信号相位一致，因此共集接法的放大电路又称为电压跟随器或称射极跟随器，一般应用于多级放大电路的输入级。共射放大电路具有很大的放大倍数，一般用作多级电压放大电路的中间级或后级，以使放大电路具有足够的电压增益(电压放大倍数)。
2．电压跟随器1V1
如图10所示的电压跟随器。三极管1V1是电路的核心元件。1V1的型号是S9013H，通过查阅手册知S9013H的主要参数如表3所示。我们在分析三极管放大电路时，可以将直流电源和交流信号的作用单独分析，分别叫做放大电路的静态分析和动态分析。
(1)静态工作点的计算
在实际应用电路中，往往静态工作点是可以调节的，这是为了满足三极管
参数的离散性而设计的，通过其静态工作点的调节，以使放大电路获得最佳的工作性能(最大不失真状态)。我们在进行电路分析时，VCC为13．5V，假设1RP1接入电路的阻值为300kΩ(假设)，由于实际流入三极管基极的电流很小，忽略该电流对基极电位的影响，由此可以计算出：
三极管静态计算：
(2)动态分析
电路中电容．1C2隔直通交，实现了信号的耦合而使直流电源不影响信号源的工作。在分析电路的动态时，由于流过三极管基极的电流和发射极电流不是同一电流[IE=(1+β)IB]，所以不能简单按照分压分流关系计算有关参数。
动态计算：
通过理论计算得出，电压跟随器具有电压放大倍数小于1而约等于1，输入电阻大，输出电阻小的特点。
3．共射极放大电路
由1V2、1V3组成放大电路都属于共射极放大电路，下面主要讨论1V3三极管组成的放大电路，见图11。而1V2组成的放大电路与1V3组成的放大电路原理基本相同，所不同的是1V2和1V1两级放大电路之间采用直接耦合方式，所以1V2的静态工作点受到1V1的静态工作点的控制(1V1的发射极电压即1V2的基极电压)。
(1)静态分析
将电路中电容视为开路，即可得到放大电路的直流通路。电路中采用分压式偏置设置其基极静态工作点，并且在发射极由1R10和1R11串联构成电流串联负反馈，能够稳定其静态工作点。与共集电路类似，设1RP2接入电路的阻值为40kΩ，我们可以计算出放大电路的静态工作点：
通过计算可以看出。UB只与电源电压Vcc和基极分压电阻有关；IcQ的大小只与固定电压和发射极所连接的反馈电阻有关，而与三极管的电流放大系数β值无关，因此在更换三极管时，不会改变原先已调好的静态工作点。
(2)动态分析
分压式共射极放大电路的动态参数可由下面的公式计算：
