晶闸管(可控硅)逆变电路的特点

09-08 00:48:34 | http://www.5idzw.com | 电路学习 | 人气:896
标签:学习园地,http://www.5idzw.com 晶闸管(可控硅)逆变电路的特点,http://www.5idzw.com

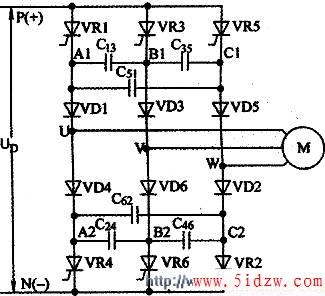

  由晶闸管构成的逆变桥如图所示。UD是直流回路的电压,设平均值为UD=513 V.

  因为在直流电路中,晶闸管导通后是不能自行关断的。要想关断已经导通的晶闸管,  必须在晶闸管两端加反向电压。图是主电路的大致结构,说明如下:

  假设晶闸管VR1已经处于导通状态,这时,A1点的电位与直流正端(P端)相同,而如果VR3和VR5都处于截止状态的话,则B1点和C1点都是0电位。如要关断VR1,必须令VR3或VR5导通,今假设VR3导通。在VR3导通的瞬间,B1点的电位突然上升513 V,由于电容器C13两端的电压是不能跃变的,故A1点的电位也同时上升513V,使VR1的阴极电位高于阳极电位,从而迫使VR1截止。

  所以,在图中,各电容器是用来使各晶闸管相互关断的;二极管VD1~VD6则用于隔开逆变桥的上下两个桥臂的。
