超低压差稳压电路

09-08 00:47:22 | http://www.5idzw.com | 电路学习 | 人气:996
标签:学习园地,http://www.5idzw.com 超低压差稳压电路,http://www.5idzw.com

    压差VD0指的是线性稳压器的输入电压Vin与输出电压Vout的差值,即VDO=Vin-Vout。要保证线性稳压器的稳压性能需要有一个最低压差,若压差低于最低压差时,稳压器的稳压性能就不符合要求。

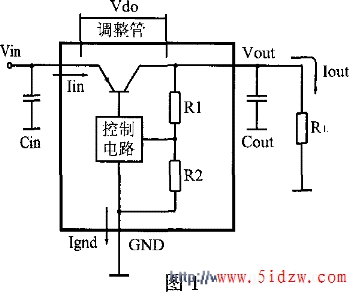

    图1是一个线性稳压器的结构框图。


    输出电压Vout经R1、R2组成的分压器反馈到控制电路,经控制电路的调节,改变调整管的管压降,来补尝Vin的变化或负载变化所引起的输出电压变化,使输出电压基本保持稳定。这里压差VDO就是调整管的管压降VcR。
    输出负载电流lout流经调整管,调整管的损耗PDo=VDo×lout。从式中可以看出:VDO越大,在调整管上的损耗越大;输出电流越大,调整管的损耗也越大。要提高效率,就要设法减小VDO。
    早年的线性稳压器,如78Xx系列,其最小压差要3v,调整管损耗大,效率低,一般为500%~60%。为克服这一个缺点,各半导体器件厂开发出各种减小压差的新型线性稳压器,由于它们的压差低,故称为低压差线性稳压器。采用低导通电阻、低阀值电压的MOSFET作调整管可使压差进一步减小,称为超低压差。
    低压差对便携式产品的意义便携式电子产品采用电池供电,减少电池数是减小便携式产品体积及重量最有效的方法。减小线性稳压器的压差VDo,不仅能减少电池数,并且能提高效率,延长充电电池两次充电之间的时间间隔,延长了电池寿命。

    例如,某便携式电子产品的Vout=3。OV、输出电流最大值为80mA。
    若选择vDo分别为2v、0。5v、0。1v(输出电流100mA、Vout=3。0V)的稳压器,则所需电池数不同、效率也不一样,数值如附表所示。表中:PDO为由压差造成的损耗功率,PDo=Iout×VDO;PIN为稳压器输入功率,Pin=PDo+Pout,Pout为输出功率,Pout=Iout×Vout;η为转换效率,η=Pout/(Pout+PDO),(最高效率)。
    从附表可以看出不同的压差时需要的电池数及η(最大值)值的差别。
    不同调整管的结构与压差调整管的结构不同,其压差也不同,随着采用晶体管的改变,压差逐渐下降,示意图如图2~图6所示。

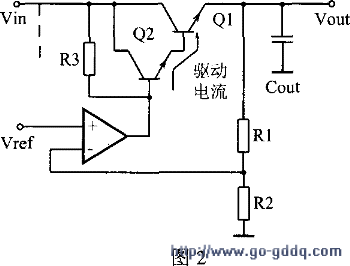

    图2是采用两个NPN管组成达林顿结构的调整管,为满足稳压要求,需要2。5~3V的压差。

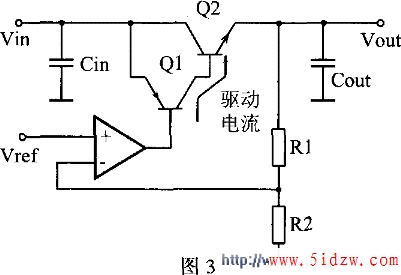

    图3是采用PNP及NPN管组成的调整管,其压差减小到1。2-1。5V。

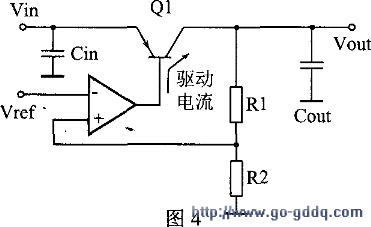

    图4是一种低压差结构,采用一只PNP管作调整管,其压差进一步减小到0。3~0。6v,其最小值为该PNP管的饱和管压降,即VDO(min),=vcE(SET)。由于大功率PNP管的饱和管压降难做到0。3v以下,这种结构最小压差的极限为0。3V左右。
    近年来,MOSFET的导通电阻RDS(on)由欧姆级降到毫欧姆级,阀值电压也由几伏降到O。1V或0。1V以下,则采用MOSFET作调整管,可使压差降到0。1V以下(小电流输出),这是因为最小的vDo(min)=RDs(on)×Iout。例如,当RDs(on)=0。04Ω,Iout(max)=1。5A时,其压差VDo=0。04×1。5=0。06V。另外,MOSFET是用VGS电压来驱动,无需驱动电流,故效率更高。

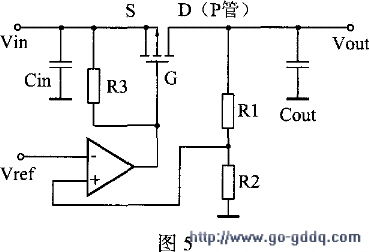

    采用P沟道MOSFET作调整管在结构上是最简单的,如图5所示。但P沟道MOSFET需占较大的硅片面积;另外,其导通电阻也较N沟道大些,因此,最好是采用N沟道功率MOSFET作调整管,如图6所示。为了保证一定的VGS,以保证足够大的ID及足够小的RDs(on),要保证VGS≈3~5V,即VG=Vout+(3-5v)。为满足这一要求,芯片上加入3个升压电路,提高VG电压。这种升压电路采用升压式电荷泵电路为多,由于它的负载电流很小,其泵电容可做在芯片上。
    当输出电流很大时,在结构上采用N沟道功率MOsFET与线性稳压器分开的结构。
