以SCR为逆变管的变频器特点,http://www.5idzw.com
,以SCR为逆变管的变频器特点

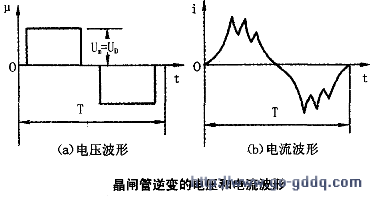

晶闸管逆变桥是由同一侧的晶闸管相互关断的,所以,输出的电压波是矩形波,如图(a)所示。而电流波形如图(b)所示。
晶闸管变频器除了电压和电流波形不好外,并且因为用于相互关断的电容器要求电压较高、容量也较大,故价格昂贵。除此以外,在不同的负载电流下,晶闸管的关断条件也并不一致,这又影响了其工作的可靠性。
所以,晶闸管虽然使变频调速成为了可能,实现了近百年来人们对于变频调速的企盼。但由于缺点较多,并不能达到普及推广的阶段。
