晶体管电压放大电路的设计与制作,http://www.5idzw.com

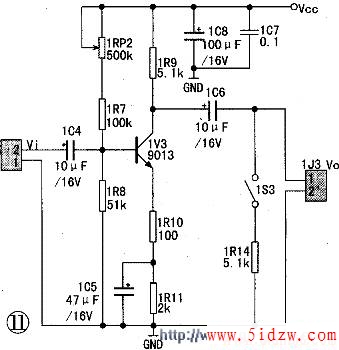

通过计算可以看出,共射极放大电路的电压放大倍数较大(-160),式中的负号表示输出信号相位和输入信号相反;但输入电阻较共集电路小,而输出电阻较共集电路大。
4.负反馈
为了改善放大器的性能,放大电路中通过一个网络将输出信号(电压或电流)的一部分或全部反方向送回到放大器的输入回路,并与输入信号合成,构成反馈。电路中1C9、1R12和1R6等元件组成的支路即构成了电压串联交流负反馈。
为了分析的方便,我们可以把该电路的反馈过程用图12表示。
由于反馈取自于输出电压,并与之成正比,所以该反馈类型从取样方式来说属于电压反馈。从反馈信号和输入信号的连接方式来分析,该电路属于串联反馈,另外,反馈信号的加入,会使放大器实际输入的信号(净输入信号)减小,而且反馈电路由于电容1C9的串入。只会在交流信号时起到反馈作用。因此,这种反馈的全称为“电压串联交流负反馈”。电路引入电压串联负反馈,能够改善放大器的性能,关于这一点,我们将在后面的调试中予以讨论。
通过计算可以看出,共射极放大电路的电压放大倍数较大(-160),式中的负号表示输出信号相位和输入信号相反;但输入电阻较共集电路小,而输出电阻较共集电路大。

4.负反馈
为了改善放大器的性能,放大电路中通过一个网络将输出信号(电压或电流)的一部分或全部反方向送回到放大器的输入回路,并与输入信号合成,构成反馈。电路中1C9、1R12和1R6等元件组成的支路即构成了电压串联交流负反馈。
为了分析的方便,我们可以把该电路的反馈过程用图12表示。
由于反馈取自于输出电压,并与之成正比,所以该反馈类型从取样方式来说属于电压反馈。从反馈信号和输入信号的连接方式来分析,该电路属于串联反馈,另外,反馈信号的加入,会使放大器实际输入的信号(净输入信号)减小,而且反馈电路由于电容1C9的串入。只会在交流信号时起到反馈作用。因此,这种反馈的全称为“电压串联交流负反馈”。电路引入电压串联负反馈,能够改善放大器的性能,关于这一点,我们将在后面的调试中予以讨论。
