ISO107信号与电源的基本连接电路,http://www.5idzw.com

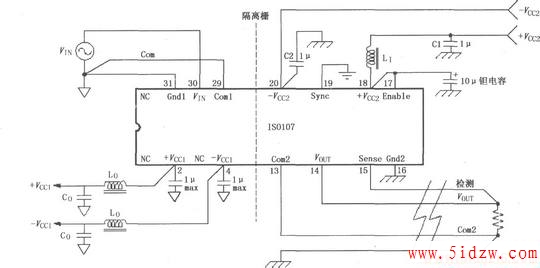

如图所示为ISO107信号与电源的基本连接电路。每一个电源端都必须有一个旁路滤波器。当隔离电源输出电流大于±15mA时,建议电源脚采用如 Vcc2脚外接的π型滤波器。Lo=10μH,Co为0.1~10pF。Com1脚接信号源地,Com2接负载RL地,Sense接负载上端,以减小由于长导线传输引起电压降造成的误差。Gnd1与Com1相连接,Gnd2与Com2相连接,Vout与Sense在插座上相连接。
,ISO107信号与电源的基本连接电路
