由INA321／322构成的直接驱动电容性输入的A／D变换器,http://www.5idzw.com

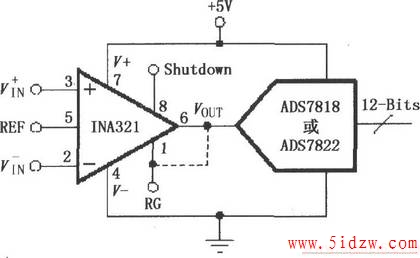

如图所示为由INA321／322构成的直接驱动电容性输入的A／D变换器。由于INA321／322输出为低阻，因此在高频工作时可以直接驱动电容性负载。输入电压经过INA321／322放大输出，直接送到12位高速低功耗采样A／D转换器ADS7818或ADS7822。ADS7818或ADS7822内部输入端为电容阵列(CDAC)数模转换，即为电容性输入，A／D转换器将输入的模拟信号转换为12位的数字信号输出。
，由INA321／322构成的直接驱动电容性输入的A／D变换器
