由INA337构成的输出参考电位为VREF/2的电路

09-08 10:27:11 | http://www.5idzw.com | 线性放大 | 人气:767
标签:放大电路,电路设计,http://www.5idzw.com 由INA337构成的输出参考电位为VREF/2的电路,http://www.5idzw.com

由INA337构成的输出参考电位为VREF/2的电路

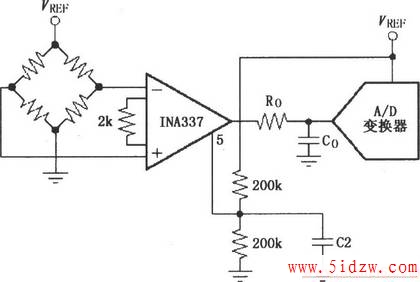

如图所示为由INA337构成的输出参考电位为VREF/2的电路。当电桥不平衡时,电桥输出电压由INA337放大100倍后输出,经过由Ro、Co组成的滤波器滤除噪声,送到A/D变换器将模拟信号转换为数字信号。在INA337的5脚用两个200kΩ电阻分压,获得VREF/2电位,即将5脚电位抬高到VREF/2。输出电压是以5脚为参考电位的,因此相对来说输出电位就变为以VREF/2为参考。G=2(200kΩ∥200kΩ)/2kΩ=100。
