由INA337构成的负载电流的高端分流测量电路,http://www.5idzw.com

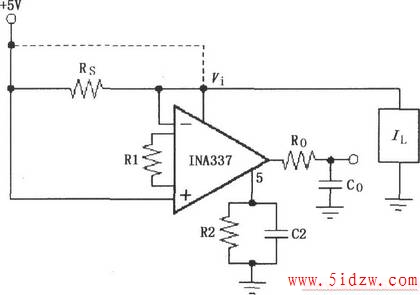

如图所示为由INA337构成的负载电流的高端分流测量电路。该电路采用串联取样电阻Rs在电源与负载之间,负载电流IL流过Rs时将产生电压降,此电压降反映了负载电流变化。将Rs上电压降作为输入电压,经过INA337放大后输出。选取Rs时应注意,在Rs上形成的电压降不能超过电源电压Rail(最大值)100mV。R0、C0,是输出滤波器网络,可以滤除电路输出的噪声。
,由INA337构成的负载电流的高端分流测量电路
