由OPA340构成的INA331/332输出缓冲电路,http://www.5idzw.com

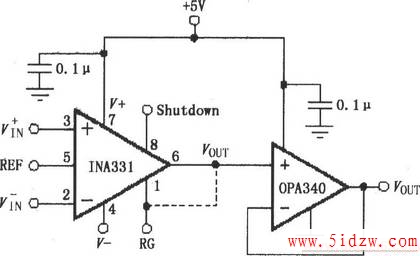

如图所示为由OPA340构成的INA331/332输出缓冲电路。INA331/332最佳的负载阻抗为10kΩ或更大。当负载阻抗降低时,输出电流将加大,图中用运放OPA340构成电压跟随器作为输出缓冲电路,用以增大INA331/332的输出驱动能力,OPA340输出电压最大摆幅低于电源电压50mV,能够驱动低至600Ω负载。
,由OPA340构成的INA331/332输出缓冲电路
