采用反馈电容改进动态特性的INA321/322放大电路,http://www.5idzw.com

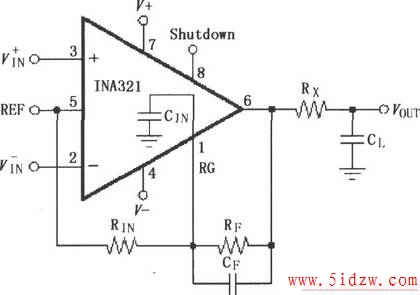

如图所示为采用反馈电容改进动态特性的INA321/322放大电路。在反馈电阻RF两端并联反馈电容CF,其作用在于补偿反馈电阻、RG输入端等效电容及电路板杂散电容对高频信号的影响,使电路具有最佳的快速稳定时间。输出端(6脚)接Rx、CL,用于减小高频噪声,CIN等效为INA321/322的输入电容(约3pF)与杂散电容之和。RIN·CIN=RF·CF。
