具有电击除颤器保护和校准器的右腿驱动EGC放大电路(ISO106、INA1

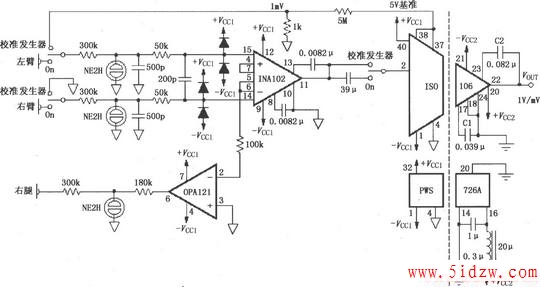

如图所示为由ISO106与INA102构成的具有电击除颤器保护和校准器的右腿驱动EGC放大电路。电路中有3个联动的单刀双掷开关，开关接到“校准”为电路校准状态，接到“on”为电路处于测量状态。电路在测量状态时，左、右臂输出的信号经过INA102放大，再送到ISO106隔离放大后输出，运放OPA121输出信号作为右腿驱动信号。电路在校准状态时，5V基准电压经过5MΩ电阻与1kΩ分压，衰减5000倍，产生1mV作为校准电压由开关输入INA102，另一个开关接地，构成对后面各级电路进行校准的标准信号。电击除颤器保护主要由INA102输入端的300kΩ、50kΩ、200pF、500pF电阻电容网络组成，可抑制电击除颤器产生的高压脉冲；同时，由NE2H构成高压放电间隙，在高压脉冲来到时产生间隙放电，消耗部分高压能量，起到保护作用。
