ISO103信号与电源的基本连接电路

09-08 10:25:59 | http://www.5idzw.com | 线性放大 | 人气:168
标签:放大电路,电路设计,http://www.5idzw.com ISO103信号与电源的基本连接电路,http://www.5idzw.com

ISO103信号与电源的基本连接电路

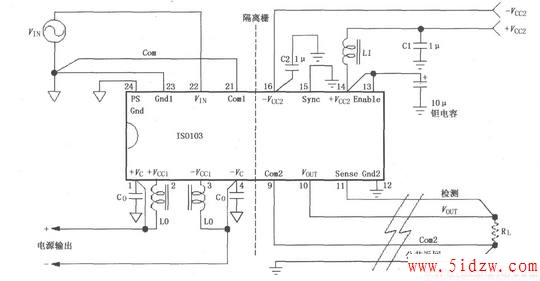

如图所示为ISO103信号与电源的基本连接电路。每一个电源端都必须有一个旁路滤波器。当隔离电源输出电流大于±15mA时,建议电源脚采用如 Vcc2脚外接的π型滤波器。π型滤波器可减小纹波电流,取L1=10μH。隔离整流输出脚(±Vcc1)和放大器输入电源脚(±Vc)可以附加纹波滤波器或校准器。滤波元件参数:当0≤L0≤10μH时,Co<1μF,当L0≥10μH时,Co≤10μF。13脚开路或接TTL高电平,15脚如不用可接地。
