松下TC-29GF10R彩电保护电路原理

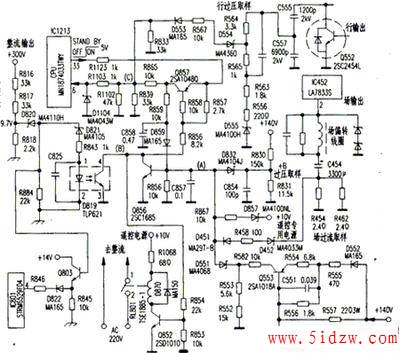

    该机属于松下M17系列机心,设有较为完整的过流过压保护电路,线路走向复杂,给检修带来一定难度.为了弄清其工作原理,特将该机型与过流过压保护有关的电路整理出来(见附图)。

保护电路主由Q856、Q857、IC1213（CPU）等有关元器件及其相关电路元件构成。CPU6脚为保护监测信号输入端，33脚为“工作/待机控制”输出端，正常工作时6脚为低电位0V，33脚输出高电位5V。图中由D819（TLP621GR）光耦、R8161~R818、D820、D821及有关元件组成300V整流输出的过压检测电路；Q852和继电器RL801构成遥控开/关机执行电路；D832及R830、R831组成+B（140V）过压检测电路；D852组成+10V遥控电源的过压检测电路；D451、D452、R458、R454、R462为场输出过流检测电路；D551和Q553及其外围元件组成行输出过流检测电路；D554、R567、D553组成高压检测电路。各保护电路的工作原理如下：

+300V过压保护原理：当300V整流输出由于其他原因异常升高时，使取样电阻R818上压降升高，超过D820的反向击穿电压后使其反向击穿而迅速导通，Q803导通其e极输出的高电位经D822、R846加至IC801的4脚，迫使开关电源停振：同时，D821的导通使D8193、4脚导通，将图中B点电位拉低为0V，Q857导通，C点电位上升，强迫CPU转入待机保护状态。

+140V过压保护原理：正常情况下，R831上分压值约10V左右，D832截止，保护电路不起作用。若140V异常升高，将使R831上电压上升，当电压达到D832的反向击穿值时迅速导通，使A点电压上升→Q856饱和导通→B点电位下降→促使Q857导通→使C点电位上升→CPU6脚电位上升而关闭33脚的输出。同时Q857c极的高电们经R859、D859加至Q856b极形成自锁，维持Q856、Q857饱和导通（即B点低电位），使Q852断电，继电器RL801释放使主机断电进入保护状态。

+10V过压保护：当遥控专用10V电源输出异常升高时，D857反向击穿，使A点电位↑→B点电位↓→C点电位↑→CPU进入待机保护状态。

行输出过流保护原理：当行输出级过流时，过流取样电阻R557上的压降将使Q553正偏而导通，其c极输出的高电压使D551击穿导通，使A点电位↑→B点电位↓→C点电位↑→CPU进入待机保护状态。

高压超压保护原理：当超高压保护异常升高时（即行输出管Q552c极反峰脉冲升高），将使D554反向击穿，该脉冲经D553整流后输出高电位，使图中C点电位↑→CPU进入待机保护状态。

场输出过流保护原理：当场输出幅度过大或C454出现短路时，在过流取样电阻R454、R462上将出现高电压并使D452反向击穿，图中A点电位↑→B点电位↓→C点电位↑→CPU进入待机保护状态。

从上述分析可见，无论何种原因造成300V、140V、10V电压异常和行高压过压或行、场输出级过流现象，都会使图中A点出现0.7V的高电位，从而使Q856正偏听则暗饱和导通，图中B点电位下降为0V，促使Q857导通，其c极输出高电位加到CPU的6脚实施保护性关机，33脚电位下降为0V；同时Q857c极的高电位经R859、D859加至Q856b极保持B点电位为0V（锁定状态），使Q852截止，继电器RL801释放，整机断电（除遥控专用10V电源外）处于待保护状态，此时二次开机无效。可见图中A、B、C点电位的变化反映了保护电路的工作状态，只要通过监测上述三点的电位，就能较快地判断出故障部位。
