CDX-MP50型汽车音响是SONY公司2003年推出的一款中高档可播放MP3光盘的CD／收音两用主机。该机功放输出功率达52Wx4。可播放CD／CD—R／RW及MP3光盘，可控制CD换片机，面板为下翻可拆卸式，且具备2组RCA前置输出，七种内置三段均衡器（EQ3），附卡片式无线遥控器。该机为1-DIN标准尺寸。与4英寸和5英寸喇叭搭配，可安装在捷达、桑塔纳、赛欧、起亚千里马、富康等车型上，若与6英寸和6.9英寸喇叭搭配，则可安装在伊兰特、凯越、宝来、福美来、飞度等车型上。
1、电源电路与CPU输出控制电路

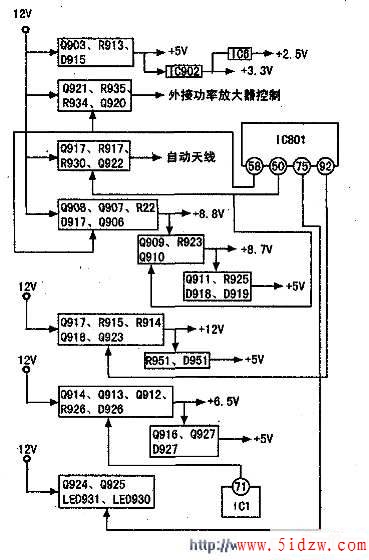

电源电路与CPU输出控制电路框图见附图。
（1）系统+5V供电电路
Q903、R913、D915组成+5V串联型稳压电路，为包括系统微处理器IC801在内的系统电路、复位电路IC802、总线接口电路IC803、CD伺服板+3.3V稳压电路IC902及收音组件内的EEPROM存储器等供电。
（2）外接功率放大器电源控制及自动天线供电电路
Q921、R935、R934、Q920组成外接功率放大器电源控制电路，由IC80158脚控制，只要本机处于工作状态，58脚就输出高电平，使该电路输出+12V电压。Q917、R931、R930、Q922组成自动天线供电电路，由IC80150脚控制，此脚仅在本机处于收音模式时，才输出高电平，使该电路输出+12V电压。
（3）+8.8V供电电路
Q908、Q907、R922、D917、Q906组成+8.8V供电电路，由IC80158脚控制。本机处于开机状态时，IC80158脚输出高电平，使该电路输出+8.8V电压，为电子音量控制及音源输入选择电路IC401和收音组件供电。
（4）收音组件供电电路
Q909、R923、Q910组成+8.7V收音组件供电电路，由IC80150脚控制。从Q909输出的+8.7V电压，一路送入收音组件⑩脚，一路由Q911、R925、D918、D919组成的串联型稳压电路，将+8.7V电压转换为+5V电压，送入收音组件11脚。
（5）出碟键指示灯及入碟位置指示灯供电电路
由Q924、Q923、LED930（出碟键指示灯）、LED931（位置指示灯）组成指示灯供电电路，由IC80175脚控制。
（6）面板按键灯、显示屏背光灯及LCD驱动IC供电电路
Q919、R915、R914、Q918、Q923组成按键灯和背光灯供电电路，R951、D951组成LCD驱动IC供电电路。由IC80192脚控制。当本机处于待机或正常工作状态时，27脚输出高电平，控制按键灯和背光灯供电电路输出+12V电压点亮按键灯和背光灯，同时，+12V电压经R951限流，D951稳压后为LCD驱动IC供电。
（7）CD伺服板+6.5V、+5V、+3.3V、+2.5V供电电路
Q912～Q914、R926、D926组成+6.5V供电电路，由CD机芯微处理器IC171脚控制，当CD机芯的进碟检测开关闭合时，IC171脚输出高电平，控制该电路输出+6.5V电压，为CD伺服驱动集成电路IC2供电。
Q916、Q927、D927组成串联型+5V稳压电路，将+6.5V电压转换为+5V电压，为RF放大／数字伺服／数字信号处理器IC1及数据缓冲IC7供电。
经IC902稳压输出的+3.3V电压，分为两路：第一路为S-RAM存储器IC4、MP3数字信号处理器IC5内的模拟电路、IC3等供电；第二路送入+2.5V稳压电路IC6稳压后输出+2.5V电压，为IC5内的LR-DAC电路、VCO电路、数字电路、振荡电路等供电。
2、CPU输入检测电路
CPU输入检测电路框图如上图所示。

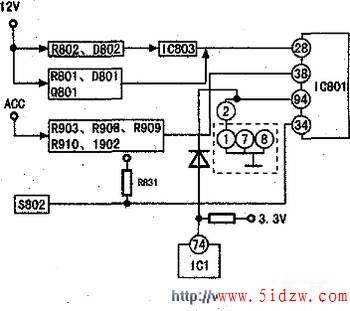

（1）BATT供电与过压检测电路
R802、D802和IC803内的缓冲器组成BATT供电检测电路，R801、D801、Q801组成BATT过压检测电路，均由IC80128脚检测。
当IC80128脚为低电平时，整机停止工作。
（2）ACC供电检测电路
R903、R908、R909、R910、Q902组成ACC供电检测电路，由IC80138脚检测。当IC80138脚为低电平时，整机正常工作。
（3）面板打开/关闭检测电路
按住面板右上角的“OPEN”键，释放面板锁钩。使面板向下翻开，露出入碟槽口，在面板翻开后，由于主板插座CNP802②脚不能和面板插座CN901①脚连通，而面板插座CN90①脚是和⑦脚、⑨脚在面板电路上是接地的。凶此，IC80194脚经R870的上拉电阻为高电平，IC801判断面板已翻开，从IC80175脚输出高电平，控制Q924使Q923输出+12V电压，点亮出碟键及入碟槽位置指示灯。同时，由于IC374脚通过上拉电阻，再经D920与IC80194脚相连，在面板翻开后，D920与“地”断开，IC174脚电压上升，而其为前面板打开请求信号输入，所以，IC174脚电压上升后，IC1的进碟检测电路进入等待状态。
（4）面板装卸检测电路
由于本机的面板是可以单独拆卸下来的。俗称“防盗面板”。因此，本机特设计了面板装卸检测电路。这一功能是由IC801借助于检测S802开关的闭合/断开所产生的高低电平变化来实现的。当面板安装在主机的辅助挡板上时，无论面板是翻开还是关闭，S802都是闭合的，IC80134脚为低电平，整机正常工作。当取下面板后，S802断开，IC80134脚经R831上拉为高电平，整机进人“休眠”状态。
3、复位电路
复位电路框图如下图所示。

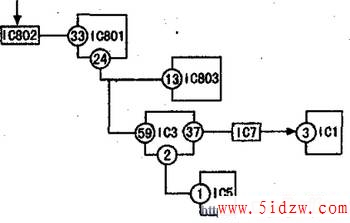

接通电源数十毫秒之后，从IC802输出系统复位脉冲，送人IC801 33脚，使IC801复位。其复位后从24脚输出复位脉冲分别送入IC803 13脚和IC3 59脚，进行复位。IC3复位后，从⑤脚输出复位脉冲经IC7送入IC1③脚，同时，IC3从②脚输出复位脉冲直接送人IC5①脚，对IC1和IC5进行复位。
4、通讯中断（LINK OFF）控制电路
通讯中断控制电路框图见上图。
由Q805、Q806、R843、Q802组成通讯中断控制电路，其中Q805、Q806是“连锁”控制管，由IC3 75脚控制，Q802负责接通／断开IC801①脚向CD换片机发出的“BUS ON”信号。
当CD播放器工作时，IC3 75脚输出高电平，使Q805、导通，IC803①脚输出的“BUS ON”信号经过极→c极→R843→地，Q802 b极为高电平截止，切断了“”信号与CD换片机之间的通路。
此时，CD换片机处于“休眠”状态，只能按照其自身的程序进行自检或片匣盒的插入／弹出操作。
在SONY汽车音响中，凡是应用了双CPU控制系统（例如本机）及外接转换设备（如电视调谐器、音源选择器等），都设计有通讯中断控制电路，只是发出这一控制指令的CPU在具体电路中的作用不同而已。
5、CD何服电路
CD伺服电路框图见下图：
当在机芯入碟口插入光盘时，光盘推动左右进碟检测杆使SW3闭合，IC3⑨脚为低电平，CPU判断有光盘需要播放，71脚输出高电平，控制+6.5V供电电路为伺服驱动IC2提供工作电压；同时，IC318脚输出高电平送入IC2①脚，经IC2内部放大后，控制进碟电机使滚轴组件的橡胶滚轴反向旋转，将光盘吸入机仓内，光盘碰触加载组件启动杆，使加载组件的齿条与进碟电机的减速齿轮啮合，加载组件启动，使光盘压在旋转平台上，SW1闭合，IC311脚变为低电平。CPU判断光盘已到位，同时进行以下控制：1C3从33脚输出晶振起振控制信号，经过IC7反相放大后送入IC1⑨脚，使IC1内的OSC电路通过外接晶振产生时钟信号，并从IC138脚输出16MHz时钟信号，输入MP3数字信号处理电路IC562脚，作为IC5的工作时钟信号，使IC1输出的音乐数据流以串行方式送入IC5中。然后，IC1在IC3的控制下，使激光头组件开始对光盘的起始轨迹进行扫描识读，并对光盘的类型进行判别。
