1、信号通道流程
电视信号经过高频头接收、混频、放大后输出为38MHz中频信号。38MHz中频信号经过预中放电路，分两路分别进入准分离声表面滤波器Z101（图像）、Z102（声音）。经过滤波器后的声音图像信号通过N102的19、20、16脚输入。音频信号在N102（LA75503）内部进行滤波处理，从①脚输出SIF的调频信号进入伴音块N701（MSP3460）的47脚，N701对输入进行放大、解调、滤波处理。N701对从37～42脚输入的AV1、AV2及HDTV、VGA、DVD分量立体声左右声道音频信号进行放大、滤波、音效处理、环绕声处理后的立体声左右声道。通过24、25脚及26脚输出到N6021“DA7497的①、⑤、⑥脚。N701的30、31脚为AV提供音频输出，TDA7497对输入进行放大后通过12、14脚输出到左右扬声器。
视频信号通过④脚输出给解码板（TV-VIDEO）。AV1与S端子通过N702（TC4053）选择后输出给解码板VIDE01-Y-IN，VIDEO1-C-IN输入S端子色度信号，S端子优先于AV1端子。VIDE02-IN输入AV2信号。DVD隔行分量输入到YCrCb。TV／AV1／AV2／DVD四种信号可通过TVP5147进行选择处理。并可通过解码板VIDEO-OUT脚输出视频信号到AV输出端子。TV／AV1／AV2／DVD视频信号通过TVP5147进行16比特A／D转换，输出到MST5C16，MST5C16对数字信号进行倍频（行频）处理，然后输给HY57V161620进行存储运算处理，MST5C16处理后的信号及行场同步信号送入TDA9332进行转换后输出R、G、B信号及行场同步。YPbPr和VGA信号进入MST5C16进行A／D转换后进行倍频（行频）处理。行场同步信号、R、G、B信号经TDA9332H放大处理后输出到CRT板。MST5C16的输出信号一路给TDA9332H，一路进行整形处理后对CPUHTV412。MST5C16产生字符的R、G、B信号，这些信号同图像一起经过TDA933230、31、32脚输入到TDA9332H，再对图像字符信号进行放大处理后输出到CRT板。
2、数字模块部分

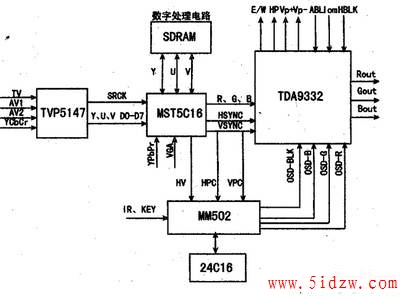

数字模块信号流程框图见图。其中TVP5147为高质量数字视频解码集成电路。输入的模拟信号如TV、AV1／S、AV2。
分别由TVP5147的②、⑦、⑧、⑨、16脚输入，分解转换为8bit数字信号、消隐、同步、场、行等信号送到MST5C16。
MST5C16将输入的8bit数字信号，经YPbPr和VGA处理后送到SDKAM，转换为标准的KGB信号后送至TDA9332。MST5C16对视频信号进行解码、数模转换后，将R、G、B信号以及相应的行场同步信号送到TDA9332上进行行场控制、视频处理后再送到CRT板上。此外，MST5C16输出的行场同步信号还要送至CPUMM502中，作为由MM502产生的OSD以及字符的R、G、B信号的行场同步信号与其一同送至TDA9332进行处理后送至CRT板上的视频放大电路。
