宝宇复读机键控器工作原理,http://www.5idzw.com
开关
S1
S2
S3
S4
功能
变速
对读/消零
跟读/复读Ⅰ
放音/复读Ⅱ
电压(V)
1.75
3.61
3.96
2.5,宝宇复读机键控器工作原理

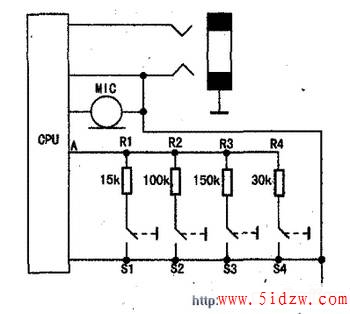

宝宇复读机键控电路见图,它主要由键控、MIC铃音、音频输出三部分组成。三者集中在食指般大小的塑料盒内,一端是音频输出插座,另一端是两条内置三芯信号线,与复读机主机相连。下面简述键控电路原理。
键控电路由四只轻触式按键开关、四只电阻组成。控制信号线(A点)来自复读机CPU,静态时信号线呈4.6V高电平状态。
当按动线控器上的“放音/复读”键时,S4接通,4.6V电压加在R4两端,使A点电压降至2.3V左右,CPU识别后将控制复读机转换放音/复读(复读转换成放音)状态。其他键控也是由对应的电阻改变A点电压而达到控制目的。不同按键对应A点的电压值见表,供参考。
