（1）CD信号流程

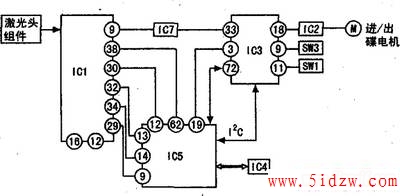

当放入CD光盘时，IC3③脚输出高电平，送人IC519脚，关闭IC5内的MP3解码器，CD光盘信号经激光头拾取后，在IC1内进行高频放大，EFM解调后，分为音乐数据和子码信号。其中，代表曲目号和播放时间的子码信号经OIC3→IC803→IC801→经LCD驱动IC处理后，在液晶屏上进行显示。
从EFM解调器分离出的音乐数据信号，分别从IC1的30（DATA-OUT）脚、32（CSK-OUT/IN）脚、34（LPCKOUT/IN）脚输出，送入IC512～14脚。进入IC5内的音乐数据，先经数据串/并行转换器变为并行传输。在IC4中存储备用，再在IC3的控制下，经并/串行转换后。从IC5⑨（DATA-OUT）脚输出，送入IC129脚（DATA-IN），经其内部D/A转换器、滤波器、输出缓冲器处理后，变为模拟音频信号，分别从lC112（L-OUT）脚、16（R-OUT）脚输出。
由于IC4的缓冲存储作用，此时，如果激光头因振动而丢失信号，则IC4会源源不断地将音乐数据经IC5提供给IC1内的D/A转换器，使放音不会中断，由此完成抗震功能。
（2）MP3信号流程
当识别光盘为MP3时，激光头拾取的信号经IC1内的EFM解调器解调后，子码信号的通路与播放CD光盘时的通路相同，同样被送到显示屏上显示，而“MP3”的小字符在CD字符上方进行显示。IC3③脚输出低电平，接通IC5内的MP3解码器，使IC5处于工作状态，准备进行MP3解码。而此时音乐数据流中原来“音乐数据”帧中的数据。则是按MPEG-1（lager-3）编码成压缩数据流，由此，IC5有四大任务：
1）对MPEG码流进行“解扰处理”；2）将本行的码流进行串/并行处理；3）将MPEG码流分类解码，即将码流中的音乐数据包和识别码分离，归类集中；4）将分离出来的音乐数据包，按照编码时的相反顺序进行解压缩，还原为压缩前的音乐数据信号。
至此，音乐压缩数据包经IC5解码分类积累后。存放在IC4的输出缓冲器中备用，再在PTS（播放时标）的指引下，按照播放顺序从IC4中取出，经预置的解压缩程序处理后，恢复为压缩前的音乐数据，再按照播放CD时的信号通路，进入IC1内的D/A转换器等电路进行处理，从而输出模拟音频信号。IC372脚为中断信号输入，用来传送IC5对IC3的控制信号和时钟；IIC总线是IC5用来与IC3进行控制指令码通讯的。
