松下TC29GFl2G型彩电倍压整流保护电路

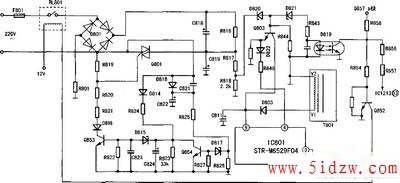

    由切换原理可以看出，不管该电路因何种原因出现错误切换，其危害都是非常严重的，可能使大面积的元件烧毁。为避免这种现象，该机设计了倍压整流误动作的三路保护措施。

    1．R816、R817、R818构成分压电路。当R818的电压高于D820的稳压值时，D820击穿导通，Q803导通，开关变压器T801①一②绕组产生的电压经D803整流，再经Q803、D822加到IC801(sTR—M6529F04)的④脚，使其内部的0cP电路起控，引起osc振荡电路停振，Ic801内部的开关管停止工作，电源无输出。

    2．异常高压引起D820导通后，同时会使D821击穿导通，光电耦合器D819中的光敏三极管导通，使Q852截止，继电器RL801的线圈失电造成触点释放，切断了主电源的交流供电，整机进入保护状态。

    3，整流电路异常高压产生后，开关变压器T801①一②绕组上的感应电动势也会升高，此电动势经D803整流、c811滤波产生的直流电压也相应升高，加至Ic801⑤脚(即oVP过压保护监测端)，当超过其保护电压阈值时，Ic801内部的OVP电路立即起控，使osc振荡电路停振，场效应开关管截止，电源无输出。
