采用MAXQ610评估套件(EV kit)和IAR嵌入式工作,http://www.5idzw.com
0101
1010)。而这种改变并不需要重新编译程序。首先，我们必须加入一个断点。程序运行时，打开isr.c文件，找到定时器中断矢量。双击代码第一行左侧的灰色区，将出现一个红色X。这一X表示加入了一个断点。当程序执行到这一行代码时，程序将停止，其屏幕显示如图10所示。绿色箭头和高亮显示的代码表示已经到达断点，程序暂停在这里。

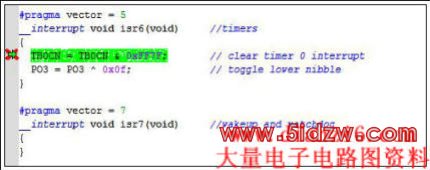

图10. 断点设置和到达断点
在寄存器窗口中，从下拉列表中选择Port I/O。注意，代码使用了XOR (^)运算符来触发端口3 (P3)最下面的4个引脚，而这些引脚从未明确设置。为改变这一操作，单击PO3中的数值，输入新值0x05。输入后，您将看到，按照0101的模式，2个LED接通，2个LED关断。现在，单击Run。程序开始运行，直至到达断点而再次停止，LED将转换状态，因此，处理器现在输出1010模式。双击红色X，清除断点，然后，单击Go。程序将以交替LED模式不断运行。
在IAR嵌入式工作台中，您可以按照与寄存器一样的方法来观察并改变变量值。对此进行演示时，单击Stop或者选择Debug Stop Debugging，停止应用程序。现在，修改代码，在主函数中加入变量x，在while循环中嵌入延时循环。如下所示，输入对程序的一些修改。注意，在代码中故意设置了错误，稍后对它进行讨论。 Locals)。如果程序停在主应用程序的while循环(很有可能)中，窗口中将显示变量x (图11)。
前面曾提到上面的代码中有错误。现在，按下Step Over按钮几次，您将看到执行从循环对比(x<100000)跳到条件测试“if”声明(x ==100000)，直到递增(x++)，然后是本地窗口中x值的变化。在PO3 = PO3 ^ 0x01一行设置一个断点，单击Go。出于某些原因，执行并没有暂停。很明显，程序没有进入“if”声明。再次按下Break，将变量x值改为99999，单击Step Over几次。您将注意到，由于x=0部分被执行，“for”循环终止，然后再次开始。问题很明显—x值永远不会到达“for”循环中的100000，这是因为进行了“less than”测试。停止程序，将“if”声明中的对比值改为99999。重新编译程序，启动调试器，单击Go。LED开始闪烁，LED DS1自己独立闪烁。
图11. 本地变量窗口
，采用MAXQ610评估套件(EV kit)和IAR嵌入式工作
0101
1010)。而这种改变并不需要重新编译程序。首先，我们必须加入一个断点。程序运行时，打开isr.c文件，找到定时器中断矢量。双击代码第一行左侧的灰色区，将出现一个红色X。这一X表示加入了一个断点。当程序执行到这一行代码时，程序将停止，其屏幕显示如图10所示。绿色箭头和高亮显示的代码表示已经到达断点，程序暂停在这里。图10. 断点设置和到达断点
在寄存器窗口中，从下拉列表中选择Port I/O。注意，代码使用了XOR (^)运算符来触发端口3 (P3)最下面的4个引脚，而这些引脚从未明确设置。为改变这一操作，单击PO3中的数值，输入新值0x05。输入后，您将看到，按照0101的模式，2个LED接通，2个LED关断。现在，单击Run。程序开始运行，直至到达断点而再次停止，LED将转换状态，因此，处理器现在输出1010模式。双击红色X，清除断点，然后，单击Go。程序将以交替LED模式不断运行。
在IAR嵌入式工作台中，您可以按照与寄存器一样的方法来观察并改变变量值。对此进行演示时，单击Stop或者选择Debug
Stop Debugging，停止应用程序。现在，修改代码，在主函数中加入变量x，在while循环中嵌入延时循环。如下所示，输入对程序的一些修改。注意，在代码中故意设置了错误，稍后对它进行讨论。 void main()
{
/*
* Try to get a 1Hz blink on the LEDs. System clock = 12MHz.
* Timer reload = 0x5B8D = 23437. Running at div 256, so we get a timer
* interrupt once every 23437*256 cycles = 5,999,872, or roughly 500ms.
* We toggle every 500ms, so we get a 1Hz cycle.
*/
long int x;
TB0R = 0x5B8D; // reload for timer 0
TB0CN = 0x0416; // timer set to run, enable interrupt, down count, div 256
PD3 = 0x0f; // set port 2 lower nibble to output
IC_bit.IGE = 1; // set global interrupt enable
while (1)
{
for (x=0;x<100000;x++)
{
if (x==100000)
PO3 = PO3 ^ 0x01;
}
}
}
这些改变用于偶尔触发端口3最下面一个引脚，因此，3个LED同步闪烁，而1个将独立闪烁。延时循环间隔并不重要，但是必须提供足够的延时才能观察到结果。运行该应用程序(开始调试，然后，运行)，您将很快看到和最初的应用程序并没有什么不同；所有LED以1秒的间隔同时接通和关断。暂停应用程序，打开本地变量观察窗口(View Locals)。如果程序停在主应用程序的while循环(很有可能)中，窗口中将显示变量x (图11)。前面曾提到上面的代码中有错误。现在，按下Step Over按钮几次，您将看到执行从循环对比(x<100000)跳到条件测试“if”声明(x ==100000)，直到递增(x++)，然后是本地窗口中x值的变化。在PO3 = PO3 ^ 0x01一行设置一个断点，单击Go。出于某些原因，执行并没有暂停。很明显，程序没有进入“if”声明。再次按下Break，将变量x值改为99999，单击Step Over几次。您将注意到，由于x=0部分被执行，“for”循环终止，然后再次开始。问题很明显—x值永远不会到达“for”循环中的100000，这是因为进行了“less than”测试。停止程序，将“if”声明中的对比值改为99999。重新编译程序，启动调试器，单击Go。LED开始闪烁，LED DS1自己独立闪烁。
图11. 本地变量窗口
了解详细信息
评估套件CD-ROM中提供本应用笔记所有文件的源代码。还可以从Maxim网站下载这些源代码。文件还含有工程文件；所有头文件和include文件；以及机器可装入.HEX输出文件，采用Maxim的MTK (微控制器工具套件)等终端模拟器直接可以装入并运行它(例如，不需要使用编译器工具包)，可以下载这一模拟器。，采用MAXQ610评估套件(EV kit)和IAR嵌入式工作
