用NE555制作的恒温控制器

标签：计算机控制技术,工厂电气控制技术,http://www.5idzw.com 用NE555制作的恒温控制器,http://www.5idzw.com

　　本恒温控制器具有用途广泛、精度较高、造价低廉、装调容易等特点。
　　工作原理

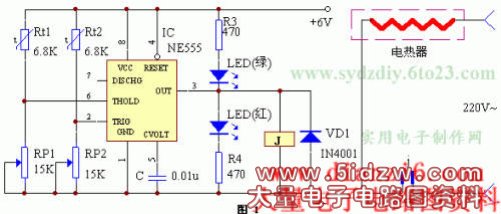

　　恒温控制器由热敏电阻Rt1、Rt2、NE555时基电路、温度范围调整电阻RP1、RP2及控制执行机构组成，电路如图1所示(点此下载原理图)。Rt1、RP1为上限温度检测电阻，Rt2、RP2为下限温度检测电阻。当温度下降时，②脚电位低于1/3Vcc时，③脚输出高电平，J吸合，LED2点亮，开始加热。当温度升高而使IC⑥脚电位高于2/3Vcc时，③脚输出低电平，J释放，断开受控“电热器”的电源，停止加热。
　　元器件选择与制作
　　元器件清单见下表。


编　号	名　称	型　号	数　量
Rt1、Rt2	热敏电阻	6.8K　负温度系数	2
RP1、RP2	微调电阻	15K	2
R3、R4	电阻	470Ω	2
C	涤纶电容	0.01	1
LED	发光二极管	绿、红各1个	2
IC	时基集成电路	NE555	1
J	电磁继电器	电压6V 电流参考电热器	1

　 调整时，首选应调整上限温度，把Rt1置于所要求的上限温度环境中（用温度计监测），过一分钟后（Rt1与环境达到热平衡），调RP1起到LED1刚好发光为止，反复多调几次，可先将②脚与地短接一下，使③脚输出高电平（LED1亮），这样便于观察翻转状态。然后调整下限温度，过程同上，调整RP2使红LED2亮，也要反复调整几次，可先将⑥脚与电源Vcc短接一下，以使③脚输出低电平，观察电路翻转状态。
　　电路最好用小型稳压电源供电（可根据自己实际在本站电源技术一栏中选制一个）。
　　该电路稍加修改，可作为超（高、低）温报警器。
