双联开关电路图,http://www.5idzw.com

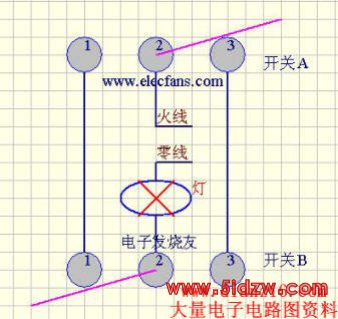

如下图:
1 火线接开关A的闸刀
2 零线与开关B的闸刀中间连接灯(或者说灯的一条线连接零线,一条连接开关2的闸刀)
3 开关A的1脚与开关B的1脚连接,3脚与3脚连接(可以形成两条电路,这两条电路保证当任意一个开关状态改变,可以使中间连接的电器和电源在开路/断路状态切换)
