ps 2键盘编程详细资料
一.电气特性
|
1 |
DATA |
Key Data |
|
2 |
n/c |
Not connected |
|
3 |
GND |
Gnd |
|
4 |
VCC |
Power , +5 VDC |
|
5 |
CLK |
Clock |
|
6 |
n/c |
Not connected |
二.数据格式
| 1个起始位 | 总是逻辑0 |
| 8个数据位 | （LSB）低位在前 |
| 1个奇偶校验位 | 奇校验 |
| 1个停止位 | 总是逻辑1 |
| 1个应答位 | 仅用在主机对设备的通讯中 |
表中，如果数据位中１的个数为偶数，校验位就为１；如果数据位中１的个数为奇数，校验位就为０；总之，数据位中１的个数加上校验位中１的个数总为奇数，因此总进行奇校验。
三.PS/2 发送数据到PC的时序

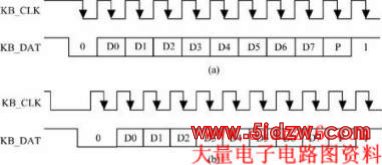

键盘接口时序(a) 键盘发送时序；(b) 键盘接收时序
注:在时钟的下降沿读取数据.以下可做具体写程序参考
从ＰＳ／２向ＰＣ机发送一个字节可按照下面的步骤进行：
(１)检测时钟线电平，如果时钟线为低，则延时５０μｓ；
(２)检测判断时钟信号是否为高，为高，则向下执行，为低，则转到(１)；
(３)检测数据线是否为高，如果为高则继续执行，如果为低，则放弃发送（此时ＰＣ机在向 ＰＳ／２设备发送数据，所以ＰＳ／２设备要转移到接收程序处接收数据）；
(４)延时２０μｓ（如果此时正在发送起始位，则应延时４０μｓ）；
（５）输出起始位（０）到数据线上。这里要注意的是：在送出每一位后都要检测时钟线，以确保ＰＣ机没有抑制ＰＳ／２设备，如果有则中止发送；
（６）输出８个数据位到数据线上；
（７）输出校验位；
（８）输出停止位（１）；
（９）延时３０μｓ（如果在发送停止位时释放时钟信号则应延时５０μｓ）；
通过以下步骤可发送单个位：
（１）准备数据位（将需要发送的数据位放到数据线上）；
（２）延时２０μｓ；
（３）把时钟线拉低；
（４）延时４０μｓ；
（５）释放时钟线；
（６）延时２０μｓ。
ＰＳ／２设备从ＰＣ机接收一个字节
由于ＰＳ／２设备能提供串行同步时钟，因此，如果ＰＣ机发送数据，则ＰＣ机要先把时钟线和数据线置为请求发送的状态。ＰＣ机通过下拉时钟线大于１００μｓ来抑制通讯，并且通过下拉数据线发出请求发送数据的信号，然后释放时钟。当ＰＳ／２设备检测到需要接收的数据时，它会产生时钟信号并记录下面８个数据位和一个停止位。主机此时在时钟线变为低时准备数据到数据线，并在时钟上升沿锁存数据。而ＰＳ／２设备则要配合ＰＣ机才能读到准确的数据。具体连接步骤如下：
（１）等待时钟线为高电平。
（２）判断数据线是否为低，为高则错误退出，否则继续执行。
（３）读地址线上的数据内容，共８个ｂｉｔ，每读完一个位，都应检测时钟线是否被ＰＣ机拉低，如果被拉低则要中止接收。
（４）读地址线上的校验位内容，１个ｂｉｔ。
（５）读停止位。
（６）如果数据线上为０（即还是低电平），ＰＳ／２设备继续产生时钟，直到接收到１且产生出错信号为止（因为停止位是１，如果ＰＳ／２设备没有读到停止位，则表明此次传输出错）。
（７ 输出应答位。
（８） 检测奇偶校验位，如果校验失败，则产生错误信号以表明此次传输出现错误。
（９）延时４５ μｓ，以便ＰＣ机进行下一次传输。
读数据线的步骤如下：
（１）延时２０μｓ；
（２）把时钟线拉低
（３）延时４０μｓ
（４）释放时钟线
（５）延时２０μｓ
（６）读数据线。
下面的步骤可用于发出应答位；
（１）延时１５μｓ；
（２）把数据线拉低；
（３）延时５μｓ；
（４）把时钟线拉低；
（５）延时４０μｓ；
（６）释放时钟线；
（７）延时５μｓ；
（８）释放数据线。
四.键盘返回值介绍:
注意:键盘的返回值并不是和一般ASCII码相对应!
