从外接天线接收的信号经C10耦合到L2、C11组成的选频网络进行阻抗变换后输入RX3310的内部高频放大器输入端14脚，经芯片内的高频放大后（增益为15～20DB）的信号再经混频器与本机振荡信号（316.8M)混频，产生1.8M的中频信号，此中频信号经内部中频放大后由第3脚输出，再进入比较器放大整形，最后数据从第8脚输出。
超外差接收机对天线的阻抗匹配要求较高，要求外接天线的阻抗必须是50欧姆的，否则对接收灵敏度有很大的影响，所以如果用1/4波长的普通导线时应为23厘米最佳，要尽可能减少天线根部到发射模块天线焊接处的引线长度，如果无法减小，可以用特性阻抗50欧姆的射频同轴电缆连接（天线焊点右侧有一个专门的接地焊点）
通常超再生接收机的灵敏度约－106DBM，所用器件多，稳定性差，加工复杂，而使用RX3310A的超外差接收机灵敏度可达－102DBM，而且外围元件少，集成化程度高，适合大规模生产。超外差接收机有声表稳频和LC稳频的两种，采用LC稳频的灵敏度高可达－104DBM，但是稳定性稍差，而声表稳频的灵敏度约－102DBM，稳定性好，这里提供的超外差接收机都为声表稳频的。
应用举例
发射手柄上设置有四个按键，当按动时发射机上的按键，发射电路会被激活而进入发射状态，发射机静态时不耗电。机内装配的电池只被用于点发射状态。当用于报警设定和电器开关时，每节电池一般可用到一年以上，电池的容量为45mAH。

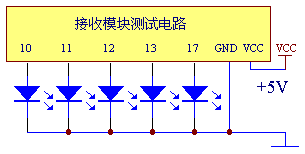

我们为了测试遥控模块工作是否正常，可以在接收模块的VCC和GND端加一个5～6伏的直流电压，也可以通78L05三端稳压芯片稳压获得5伏稳压工作电源，在10、11、12、13、17端分别对地接一个发光二极管（发光二极管负极接地）这里提供的遥控模块的接收机都是锁存型的，也就是说能够保持遥控信号的瞬间状态，假设我们按动发射机的A按键时，与其对应11路的LED即可发光，松开发射机的A按键，11路的LED仍然点亮处于自保持状态（锁存），直到按动其它的按键如B键时，11熄灭而12处的LED点亮。17端是解码有效输出端，不论按动发射机的哪一个按键，只要解码成功即17端变成高电平，直到发射机停止发射，我们可以利用17端配合10、11、12、13可以使遥控模块具有非锁存的功能，如下面的制作实例2。

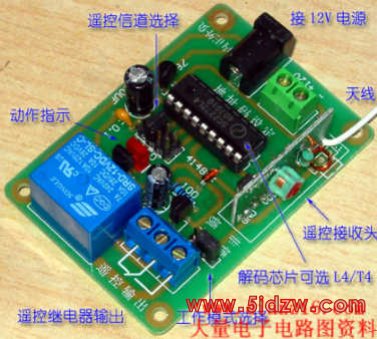

接收板C－L4 多用途单继电器遥控接收板（接收板25元一个）
这是我们新开发的多用途单继电器遥控接收板，可以和网站介绍的100米四键遥控器、200米四键遥控器、800米四键遥控器、2000米四键遥控器、500米紧急按钮等配合使用。
用途：用于遥控一个电路的开和关，或者一盏灯的亮与灭。
这款接收板上有一个4位的跳线柱，用于切换选择四路遥控信号中的其中一路（例如遥控器按键A/B/C/D中的A键）另外有一个2位的跳线柱，用于切换选择锁存或者非锁存模式。所谓锁存模式就是按下A键，接收板的继电器吸合并保持，只有按下B/C/D中的任意一个按键时，继电器才释放。所谓非锁存模式就是按下A键，接收板的继电器吸合，如果松开A键，接收板的继电器立即释放。
有实践经验的网友会发现,在相同的条件下,采用M4芯片的非锁存接收板的遥控距离要远远小于L4锁存型的遥控距离，有时只有锁存型的一半甚至还不到，并且继电器有吸合不稳定的现象，这是因为在非锁存状态，遥控信号需要每秒同步30次左右，当继电器控制的负载是电机或者是其它容易产生干扰的设备时，设备本身通电后产生的干扰会使遥控信号中断，从而使继电器工作在一种跳跃的不稳定状态。
这里我们采用一种方法，仍然采用L4的解码芯片，通过将17脚输出的信号做一个0.5秒左右的延时展宽，使遥控输出信号更加稳定，站长在开发遥控大门的产品时就是采用这种办法，使遥控更远、更稳定，实践证明0.5秒的滞后延时不会影响操作。
接收板C－T4 多用途单继电器遥控接收板（接收板25元一个）
通过将芯片换成2272 T4芯片并且选择锁存模式，可以使接收板工作在触发翻转模式，也就是按一下遥控器A键，接收板的继电器吸合，再按一下遥控器A键，接收板的继电器释放。应用：用一个200米四键遥控器＋4个触发翻转单继电器接收板，4接收板分别切换到A/B/C/D四个通道，这时用一个遥控器的A/B/C/D就可以分别控制四个地点的接收板，例如家庭多路（4路及以下）灯具、电器控制。
备注：接收板配外壳加5元，接收头换成3310超外差的加8元。

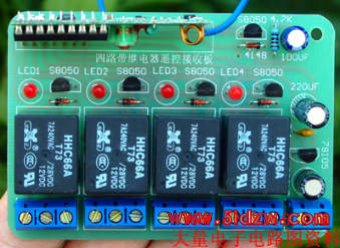

接收板D 四继电器锁存型接收板：（接收板35元一个）
它的功能是：接收板上有4个大电流继电器，对应发射机的4个按键，动作的逻辑关系是锁存方式，也就是说:按下发射机的一个按键比如A，对应接收板的A继电器就吸合，松开按键，A继电器仍然保持吸合，直到下次按动B、C、D中的任意一个按键时，B、C、D中的对应继电器吸合，而A继电器释放，也就是说接收板能记忆上次遥控的状态，并且能够自锁保持，直到接收到下次的遥控指令才改变继电器的状态。
每个继电器都有一个对应的红色发光二极管来指示它的工作状态，电路板上右下脚的两位接线柱位是12伏直流电源输入端,左“＋”右“－”,每个继电器都有一个对应的三位接线柱,是一组常开转常闭的触点,中间为公共端,左侧为常开,右侧为常闭,板上PCB面都有详细注明。

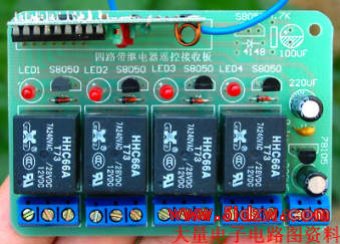

接收板E 四继电器非锁存型接收板：（接收板35元一个）
用途：用于遥控一些需要点动实现四路遥控的场合，比如遥控电动门的开和关，一些用轻触开关控制的场合，如家用电器上的音量增加、减小按键、频道增加、减小按键。
这个电路和上一个接收板的区别在于接收解码芯片用了M4后缀的PT2272芯片，所以就能实现四路点动遥控的功能，比如：按下发射机的一个按键比如A，对应接收板的A继电器就吸合，松开按键，A继电器同步释放。
接收板F 四继电器抗干扰型非锁存型接收板：（接收板38元一个）
有实践经验的网友会发现,在相同的条件下,非锁存的接收板的遥控距离要远远小于锁存型的遥控距离，有时只有锁存型的一半甚至还不到，并且继电器有吸合不稳定的现象，这是因为在非锁存状态遥控信号需要每秒同步30次左右，当继电器控制的负载是电机或者是其它容易产生干扰的设备时，设备本身通电后产生的干扰会使遥控信号中断，从而使继电器工作在一种跳跃的不稳定状态。
这里我们采用一种方法，采用L4的解码芯片，通过将17脚输出的信号做一个0.5秒左右的延时展宽，使遥控输出信号更加稳定，当然这是以牺牲遥控实时性为代价换取的遥控稳定，站长在开发遥控大门的产品时就是采用这种办法，使遥控更远、更稳定，实践证明0.5秒的滞后延时不会影响操作。
