荧光灯快速延寿电子起辉器

    普通荧光灯点燃时都需要有一个其会起来接通和断开电源以使镇流器产生自感高压点亮荧光灯管。这种常用的起辉器内部是一个充满氖气的双金属片触点，由于机械动作缓慢，所以荧光灯不能像白织灯那样一开就亮。有时要跳动好几次才能点亮，使人很不舒服，且又影响灯管的寿命。当电网电压较低或环境气温较低时，这种现象更加严重，有时灯管根本无法点燃。这里介绍一种新颖的荧光灯电子起辉器，体积小巧，可和普通起辉器一样旋入荧光灯的起辉器座里，但它的启动性能极佳，能使荧光等像白织灯泡一样一开就亮，而且当气温较低或电网电压降到160V时，仍能使荧光等起辉点燃。
电路原理

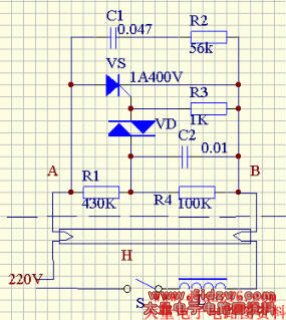

    荧光等快速延寿起辉器的线路如下图所示，图中虚线上部就是我们要介绍的电子起辉器。
电路工作过程是：当闭合电源开关s，正半周电流经镇流器L并通过灯丝加在电子起辉器的AB两端。当灯管未点亮时，AB两端电压与市电电压相同，R1与R4分压并使C2充电，待充电电压大于双向触发二极管VD的导通电压时，VD导通，晶闸管VS也随之导通。灯管灯丝通电加热，镇流器产生磁场，因感性负载电流滞后电压90度，当电流下降为零时，晶闸管VS截止，但此时市电电压为负半周的最大值。电压通过R2加到C1上，镇流器L和C1组成谐振电路，电容C1就以两倍的市电电压放电使灯管迅速导通点亮，整个过程仅20ms。当灯管点亮后，电子起辉器AB两端电压下降，停止工作，电路处于截止状态。
元器件选择与制作
    VS选用0.8~1A/400~600V小型塑封单向晶闸管,如2N6565,MCR100-8型等。VD为2CTS型双向触发二极管。R1~R4均用炭膜电阻，C1，C2均用CBB聚苯电容，C1要求耐压600V以上。
印刷电路板图如下图，按照电路安装好电子起辉器，找一个普通的起辉器，拆掉氖泡和电容，按电路接好，把制作好的电子起辉器装入壳里。使用时和普通起辉器一样，将它旋入荧光灯的起辉器座即可。
    本起辉器适用于40W的荧光灯管，不用调试就能正常工作。如果用于其他功率的荧光灯，则需将电容C1，C2的容量作适当调整。如用在20W的荧光灯上，C1可取0.047UF,C2取0.01UF 。（参考文献：陈有卿 《新颖电子灯光控制器》）
    下面两幅图为电路原理图和印刷电路板图，怎么样？简单吧？假如你对你家的荧光灯起辉器不满以，赶快做一个吧，
