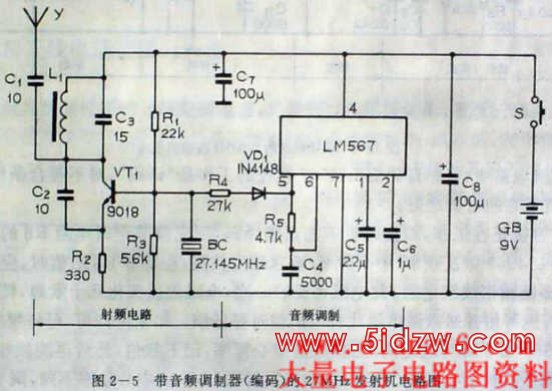

图2-5是带音频调制器(编码)的27MHZ发射机原理图,图中射频电路、主振电路均未变动,只是增加了音频调制电路。
音频译码器专用集成电路LM567是一种通用型音频振荡器和音频译码器的组合体。它通过外部元件的组合,自身可产生十分稳定的音频振荡
信号,且频率可由外接元件来控制。
利用LM567音频译码器的这一特性,可以将它的音频振荡信号取出,担任本电路的音频信号振荡源。图2-5中,LM567第5、6脚分别为外接定
时电阻和定时电容端,组成RC定时电路。音频译码器的音频振荡频率可由下式得到。 f0=1/[1.1(Rs.C4)],其中:f0为振荡频率,单位为HZ
;电阻单位为Ω;电容单位为F。
LM567译码器的振荡频率可从其第5脚引出,送至主振电路中的晶振两端,控制主振电路工作(调制),使发射机载波信号中包含
有LM567的音频信号。

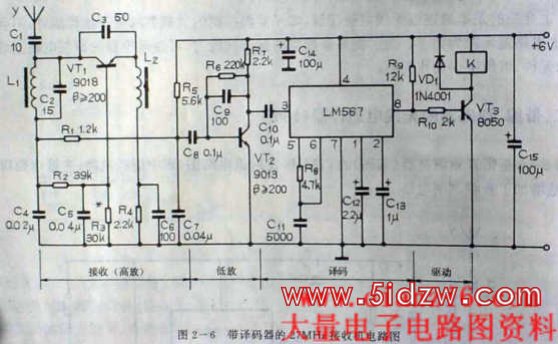

图2-6 是同图2-5配套使用的接收机电路图。当发射机没有发射时,LM567(接收机的)输入端没有同自身的振荡频率相同的信号
输入,输出端(8脚)呈高电平状态,VT3饱和导通,继电器K吸合。当发射机工作时,接收机LM567的输入端(3脚)送入同自身中心
振荡频率相同的信号时,LM567译码器的8脚输出低电平,VT3截止,继电器K释放。如果LM567输入的频率同自身的频率不一致时,译
码器将不执行指令动作,这样就大大地提高抗干扰能力。
在接收机电路中,音频译码器LM567担任的工作是“译码”,对不符合条件的各种信号拒之门外,这就是它的可贵之处。
如果发射机正在工作,而接收机不能正确译码,则应调节定时电阻R8的阻值,使其符合要求。由于LM567振荡频率(中心频率)
要求精度很高,在调节R8阻值时,应将R8电阻换成一只10KΩ多圈精密线绕电阻。此电阻每旋转一周,电阻值仅变化几十欧姆,精度
较高。如手中没有此电阻,也可用普通微调电阻代替但调整时要仔细。如条件许可,可将频率计直接跨在发射机的LM567第5脚与地
之间,测其振荡中心频率,记下数值,然后再测接收机LM567第5脚频率。如果接收机中心频率(指LM567)与发射机LM567中心频率
不同,调节R8电阻值日,使两机音频译码器中心频率相等即可。当然也可以通过继电器的动作情况,掌握调试结果。
上面介绍的是单路无线电遥控器,如果遥控路数大于一路,可按下述进行制作。
发射机与接收机电路均不改动,只在原音频译码器的电路结构上,再并联几路译码电路以按钮开关进行选择即可。但所并路数不
要大于10路。每一路的中心频率均不能一样,通过改变定时电阻决定。中心频率的范围很宽,可从0.01HZ调节到500KHZ。发射机的
每一路音频译码器应加一只控制开关,控制LM567第4脚电源端,需要哪一路,哪一路电源接通即可。如果接收机所有译码器共用一
个接收电路,可将所有LM567全部并联即可(译码电路并联)。另外,也可以考虑用一块LM567,只改变定时电路来实施多路控制。

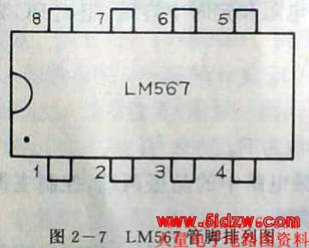

LM567的管脚排列见图2-7,它有金属壳封装和双列直插式封装两种形式。工作电压从4.75V至9.0V均可。
遥控器使用电源有一定讲究。发射机如果是短暂使用,可用干电池;如果发射机和接收机都是长期通电使用,用干电池显然不
行。图2-8是一种典型的用交流供电的直流稳压电源,供制作遥控器时参考使用。当负载较重,电流大于500mA时,稳压器7806(可
以是LM7806)应加散热片。电压源变压器次级为9~12V。
