ZVT PWM正激式转换器的优缺点,http://www.5idzw.com
,ZVT PWM正激式转换器的优缺点
一。由以上的分析可知,ZVT PWM正激式转换器的优点:
①主开关管的结电容可以使变压器双向磁化,但结电容一般很小,故变压器的反向磁化电流IM(-1)也很小,因此转换器的最大占空比为0.5;
②主开关管是零电压开关;
③辅助开关管是零电压关断,零电流开通,但是容性开通;
④励磁能量和漏感能量可以全部回馈到电源中;
⑤不需要加复位电路。
二、该转换器的缺点:
①辅助开关是容性开通,有容性开通损耗;
②主开关管的电压应力很高,大于2Ui max 。

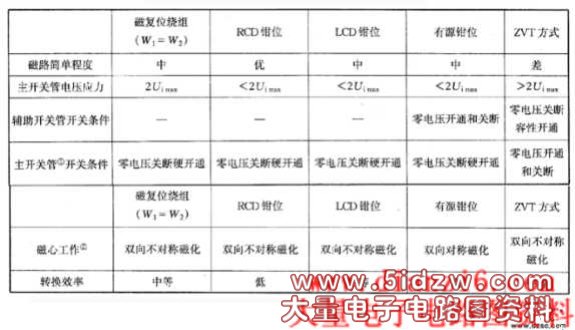

有源钳位与ZVT方式的磁复性位能比较见表1,可以看出,综合性能以有源钳位技术为最佳。
