transmitter模块的主要功能是：对本路HDLC数据发送时钟tx_clk整形后产生内部发送时钟inter_tx_clk, 产生锁相于inter_tx_clk的FPGA工作时钟tx_op_clk；锁存外部CPU写入的发送数据并按指定时序启动发送；在发送数据段前加上"7E"起始标志；对发送数据逐位做CRC计算并将计算结果附在发送数据之后；对包括CRC计算值在内的数据进行"插零"操作并附上"7E"结束标志把结果输出。
transmitter模块由发送定时子模块tx_timer、发送数据子模块tx_data、标志发生器子模块7e_generator、发送CRC计算子模块tx_crc、数据插零子模块zero_insert等组成，见图3。
HDLC的数据发送时钟tx_clk由外部电路提供（在必要时也可把这些外部电路综合进同一片FPGA），工作时钟op_clk的频率比数据发送时钟高出几倍并锁相于数据发送时钟，能以高于比特发送的速度执行对数据的操作。
图3
待发送数据是由外部CPU通过interface模块写入指定地址的缓冲存储器的。在HDLC中，可以选用的缓冲存储器类型有FIFO（先进先出）存储器、DPRAM（双端口RAM）存储器、移位寄存器等。在本设计中，发送数据的存储使用的是数据锁存移位寄存器。使用这种寄存器的优点是：写入的待发送数据经锁存后，可在任何时候（包括正在发送时）对数据的任何部分读出检查，并且数据可直接串行移位做CRC计算，简化FPGA设计。这种寄存器由数据锁存器和串行移位寄存器两部分组成，占用芯片资源较多，但对于有大量片上存储器可用的FPGA 芯片来说，这点是不成问题的。
"7E"标志加在发送数据段的前后，其时序由tx_timer确定。在发送启动时，先发"7E"再发数据。

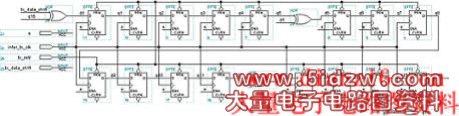

发送CRC计算子模块tx_crc由16个带赋能端e的D触发器组成，其电路图见图4，可用来按照x16 + x12 + x5 + 1的生成多项式进行16位CRC计算。该电路的原理可参看数据通信教科书，此处不再赘述，仅说明几点：
a. 如果要改变CRC的位数，只要改变D触发器的数量。
b. 如果要改变CRC生成多项式，仅需将多项式中非零系数项对应的D触发器的输出与d1信号"异或"后送至下一个D触发器的输入。
c. 通过给D触发器的PRN端或CLRN端置"0"，就可改变CRC计算的初始值。
这个例子可说明用FPGA设计的CRC电路具有极大的灵活性。
图4
发送的数据经CRC计算并将计算结果附在数据后面，再经"插零"后附上"7E"标志就可输出。"插零"操作由子模块zero_insert完成。子模块tx_data监视着每一个串行移出的数据，当发现数据流中出现五?quot;1"时，就输出控制信号1f_detect/ 暂停数据移位，此时子模块zero_insert向数据流插入一个"0"比特。
子模块tx_data中存储着待发送数据的比特长度值，并随时和已发送数据的比特长度值比较。当出现两者相等的情况时，判定为数据发送完毕，子模块tx_crc停止CRC计算并把计算结果输出。再经过16个数据时钟后，子模块7e_generator发出"7E"作为结束标志，同时向接口模块interface发出tx_data_empty信号表示数据发送结束。
3.3 HDLC数据接收模块receiver
receiver模块的主要功能是：产生与本路HDLC接收数据时钟同步的FPGA工作时钟；在接收的数据流中检测有无"7E"标志；当检测到数据流中有"1F"信号时，对数据进行"删零"操作；对经"删零"后的数据进行CRC校验；把接收到的数据进行串/并转换并存入双端口RAM；当接收到结束标志后，检查CRC校验值是否正确，向interface模块发出rx_data_ready信号。

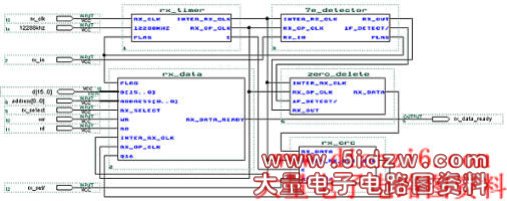

receiver模块由接收定时子模块rx_timer、接收数据子模块rx_data、标志检测子模块7e_detector、数据删零子模块zero_delete、接收CRC校验子模块 rx_crc等组成，见图5。
对比receiver模块和transmitter模块，虽然两者一些子模块的功能是相逆的，但其原理是类似的，因此不再重复说明。
在receiver模块中采用了双端口RAM来作为HDLC接收数据缓存器，因此FPGA内部向双端口RAM写入数据和FPGA外部向双端口RAM读出数据可以分别通过两个端口独立的数据地址总线同时进行。
图5
限于篇幅，以上所述仅为设计HDLC电路的大致框架，许多细节已被省略了。
4 应用实例
根据上述设计方法，已成功地在可编程逻辑芯片上实现了多路HDLC的设计。
设计输入在Altera公司的MAX+plus II[4] 10.0版本的软件平台上进行。首先考虑拟设计的电路有多少路HDLC收发器、需要多少内部存储器、工作速率多少、对外部处理器的接口有何要求等。根据这些考虑，以电路图和AHDL语言结合的方法进行设计输入。对于时序电路，主要采用电路图输入的方法；对于地址译码等功能电路，采用AHDL语言描述；对于存储器、锁存器及移位寄存器等，尽量采用MAX+plus II中LPM（参数化模块库）提供的模块来实现。全部设计输入完成后，对设计进行编译、仿真。在波形仿真器内给定输入信号，检查输出的波形是否符合设计预期。反复多次进行修改，确认无误后可将设计结果下载到FPGA芯片。
FPGA芯片选用的是Altera公司的ACEX 1K系列[5]。该系列是Altera公司面向通信和消费类数字产品推出的低功耗、高密度的高性能FPGA集成电路，具有可与ASIC相比拟的价位。ACEX 1K系列器件内部采用基于LUT的架构，最大逻辑门数为10万门；可提供的片内存储器最大为49152比特；最小时延仅数纳秒，实际电路总时延在数十纳秒左右；能够满足一般HDLC的要求。ACEX 1K系列FPGA器件工作电压为2.5伏，I/O接口电压可选为2.5伏或3.3伏，配置芯片可选Altera公司的EPC1型。
设计出的具有多路HDLC功能的FPGA芯片已应用于船舶AIS（Automatic Identification System，自动识别系统）样机的无线数据通信链路中，成功实现了双向数据通信。
5 结束语
FPGA提供了一种取代ASIC芯片的选择，以上所述仅是用FPGA实现HDLC功能的一个简单介绍。在通信产品的设计中，如果原已使用了可编程逻辑芯片来实现某些功能的话，只要改用更大容量的FPGA芯片，就可以将类似于HDLC这样的功能都集成进去。如使用Altera 公司的Quartus II软件来进行同类设计，则功能更强大，更能支持"Top to Down"的设计方法，并且支持Cyclone等大规模FPGA芯片。此外，Xilinx公司新推出90纳米工艺的Spartan-3系列低成本FPGA芯片，也可作为取代ASIC的一种选择。显然，FPGA在通信技术中的应用十分值得重视，并正受到越来越多的关注。（2003.11）
参考文献
1 张德民. 数据通信，P.194. 北京：科学技术文献出版社，1997.8
2 ISO/IEC 3309: Information technology-Telecommunications and information exchange between systems-High-level data link control (HDLC) procedures-Frame structure, P.4. Switzerland: International Electrotechnical Commission, Jun 2002
3 Zarlink Semiconductor. MT8952B HDLC Protocol Controller, P.3-64. March 1997
4 Altera Corporation. MAX+plus II, Version 10.0, Sep 2000
5 Altera Corporation. ACEX 1K Programmable Logic Family Data Sheet, Altera Digital Library，Version 3，2001
