一种基于嵌入式系统和Internet的FPGA动态配置方案,http://www.5idzw.com
在具体实现中，将TFTP服务器（待配置FPGA所在的目标系统）设计成具有三个状态的状态机，其逻辑状态转移图如图4所示。PC机一端直接使用DOS下的TFTP命令。
2．3 FPGA配置文件及配置流程
用微控制器的通用I/O实现FPGA配置必须准确掌握：（1）配置文件的格式；（2）配置信号的时序。
一般来说，FPGA开发软件可以生成多种不同类型的配置文件，用户可以根据不同的应用环境选用这些配置文件。本设计采用.bin文件。值得注意的是，对于某一特定的芯片，无论设计简单或是复杂，其配置的数据的长度是固定的，但配置文件大小却因类型的不同而有所差异。

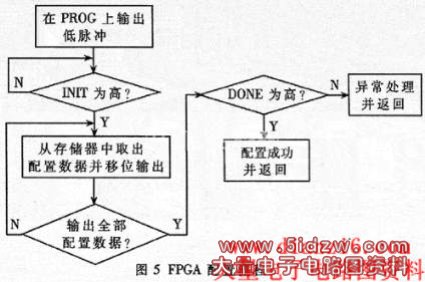

常见的FPGA配置模式包括主动串行模式、被动串行模式、被动并行模式和边界扫描模式等。为与常见的下载电费兼容并节约微控制器的I/O口线，本实现采用被动串行模式。图5为配置子程序的流程图。
基于微控制器和互联网的配置方案在传输速率、传输距离上较其他方案均有明显优势，同时又符合软件无线“一机多能”的设计思想，并能满足某些用户对于在线调试、更新和维护的需求。此外，必须看到，新方案在具备种种优势的同时，对用户设计的软件提出了一定的要求。事实上，完全具备这些软硬件条件（例如移植TCP/IP协议、使用嵌入式微控制器）符合现今数字系统设计的趋势，设计该配置方案的初衷正是基于这种设计理念，具有相当的实用性。
