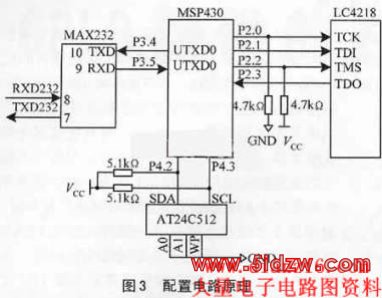

3 软件介绍
软件部分包括PC机程序和MSP430单片机程序。其中PC机程序将HEX格式的VME文件通过串口传送给单片机;MSP430单片机程序包括ispVM EMBEDDED,串口读写和E2PROM读写部分。
作为整个配置的核心,ispVM EMBEDDED主要由存储在E2PROM的VME文件驱动,从而将配置信息串行移入Lattice MACH 4128中。整个过程如下:首先,验证VME文件的版本,只有相应版本的ispVM EMBEDDED才能解释同样版本的VME文件,ispVMStart()函数强迫TAP状态机进入配置主引擎ispVMCode(),来自于VFME中的控制代码将驱动这个引擎执行相应操作,其中3个控制代码最为常见的STATE、SIR、SDR和STATE代码控制TAP状态机进入声明的状态,如Shift-DR、Shift-IR等。SIR代码表明将向器件中移入指令流,SDR代码表明将向器件中移入数据流。通过这种方式,配置主引擎ispVMCode()将VME中包含的配置信号器件从而完成配置,配置完成ispVMCode()返回一个配置成功与否的代码。最后ispVMEnd()强迫TAP状态机进入Test-Logic-Reset状态。
Void ispVMEnd(void){
IspVMStateMachine(RESET);/*TAP状态机进入Test-Logic-Reset状态*/
IspVMDelay(1);/*一段延时后,器件由配置模式切换到运行模式*/
}
事实上,作为专门针对嵌入式平台的配置工具ispVM EMBEDDED并不依赖于特定的硬件或系统平台,所以可以很容易地往用户自己的系统上移植。3个与硬件相关的函数需要用户自己改写,Readprot()从输入引脚读一个字节,Writeport()通过输出引脚向外发送一个字节,ispVMDelay()系统延时。在MSP430上的实现如下:
#define pinTDI 0x02 //定义P2.1为TDI
#define pinTDO 0x08 //定义P2.3为TDO
short int isp_pins用来存放当前JTAG口的引脚信号
unsigned char readPort(void){
unsigned char PortVal;
PortVal=P2IN; //读取P2口
return ((unsigned char)(PortVal &pinTDO)?0x01:0x00));//返回TDO引脚信号
}
void writePort(unsigned char pins,unsigned char value){
if(value)
isp_pins=pins|isp_pins;//把isp-pins引脚置高
else
isp_pins=~pins&isp_pins;//把isp-pins引脚置低
P2OUT=isp_pins;
}
void ispVMDeay(unsigned short int delay_time){//delay_time来自于配置文件,通过它告诉配置引擎具体需要延时多久
if(delay_time &0xA000){//ms级延时
delay_time &=~0xA000;
}
else if(delay_time>=1000)//如果是μs级,转换成ms级延时
delay_time=delay_time/1000;
else
delay_time=1;//延时小于1ms时,就延时1ms
PS1ms=delay_time;
CCTL0=CCIE; //开定时
while(PS1ms){};//在中断PS1ms
CCTL0&=~CCIE; //关定时
}
有一点需要指出,ispVM EMBEDDED要求将已转化成HEX格式的VME作为程序的一部分固化在单片机里。很显然,要想更换配置文件,就必须连同单片机程序一同换掉。这对实现动态配置是不利的,也是为什么在本方案中外加E2PROM的原因。这样无须更改程序,只换掉E2PRO中的配置文件即可。因此还需要更改GetByte()函数。
对24C512的操作应该遵循I2C总线协议,而在MSP430中没有I2C总线硬件,所以本方案中用软件方法模拟。由于I2C串行总线数据交换速度较慢,因而当从E2PROM中读出数据再往CPLD中移入时,形成了配置过程的速度瓶颈。在解决这个问题时,我们充分利用了MSP430149单片机内部2KB RAM,采用E2PROM最快的读取方式——顺序读,将配置数据预先读入到RAM中,GetByte()函数直接从RAM中读取数据。这种方法在一定程度上提高了配置速度。我们改写的GetByte()函数是这样的:
unsigned char GetByte()
{ unsigned char data;
static unsigned short int index=0;
……
if(index==0){ //有新的数据来自E2PROM
fp=wmeArray;//放在unsigned char vmeArray[1024]
}
data=*fp++;
if(index<1024)
index++;
else {
index=0;
if((num+1024)>totalnum是已经读取字节数)
ReadBlock(address,totalnum-num);//totalnum是整个配置文件字节数
}
else{
ReadBlock(address,1024);//从I2PROM的
address=adress+1024;//adress地址开始读1024字节
}
}
return(data);
}
PC机上应用程序用Delphi7.0开发设计,利用专门的串口控件很容易开发出串口通信程序,从而将VME配置文件发送到MSP430。当配置完成以后由MSP430返回“配置成功”。
4 结论
我们设计的基于MSP430的CPLD动态配置方案,充分利用了CPLD可重复配置的特性,为嵌入式系统升级重构提供了一种新的思路,将来一定有很好的应用前景。当然在这个方案中,由于采用外加E2PROM的原因,在配置速度上较慢。虽然本方案针对的是Lattice MACH4000系列CPLD器件,但是稍加改动也可用于Lattice其它ispJTAG器件,如ispXPLD、
ispGDX2等。另外在实际应用中,如果能加上网络模块,还可以实现远程的动态配置。
