Rocket I/O模块通道绑定互连的一种参考方案如图4所示。FPGA布线原则是使绑定指示信号在模块间传输的延迟尽量小，尽量使两个互连模块间的连线不要穿越整个芯片。在FPGA布线时要对绑定指示互连线设置严格的时延约束参数[1]。
2．5 PCB设计

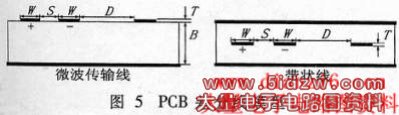

PCB设计中差分线的线型可选为微波传输线和带状线，它们都有较好的性能。微波传输线一般有更高的差分阻抗，不需要额外的过孔；而带状线在信号间提供了更好的屏蔽。PCB差分线模型如图5所示。在通常的铜介质、环氧—玻璃纤维基材(FR4)条件下，布线要求为：(1)差分线对内两条线间的距离应尽量小于两倍线宽，即S<2W；(2)PCB板材厚度应大于差分线对内两条线之间的距离，即B>S；(3)相邻差分对之间的距离应大于两倍的差分线对的距离，即D>2S。
出于对信号线的屏蔽的考虑，设计的线型选用带状线，计算公式[2]为：
当介电常数εr=4.3、T=1mil、W=6mil、S=10mil、B=20mil时，由（1）式得Z0≈54.4Ω≈。由（2）式得差分线阻抗ZDIFF≈100Ω，以适配Rocket I/O模块设定的50Ω差分输入阻抗。PCB布线时应注意以下几点：
(1)差分线对内的长度相互匹配以减少信号扭曲。为使设计传输速率达到2．5Gbaud，在差分线对内部每个走线区间内的实际布线公差应控制在5mil内。
(2)差分线对内两条线之间的距离应尽可能小，以使外部干扰为共模特征。差分线对间的距离应尽可能保持一致，以降低差分阻抗分布的不连续性。
(3)采用电源层作为差分线的信号回路，因为电源平面有最小的传输阻抗，从而减小噪声。
(4)由于每个过孔可带来0．5～1．0dB的损耗，应尽量减少过孔数目。过孔的通孔和焊盘应有尽量小的物理尺寸，并且在通孔穿越的未连接层不加焊盘。差分对内的过孔不仅在数量上要匹配，而且在放置的位置上也要接近，以使阻抗分布尽量一致。
(5)避免导致阻抗不连续的90°走线，而要用圆弧或45°折线来代替。走线时应使向左、向右折角的数量接近，这样可减少信号经差分线传输引起的扭曲。
在采用图3所示的交流耦合方式时，可以使Rocket I／0适配更多的高速I／O接口标准。设计中要注意耦合电容选用75-500nF的无极性电容，尽量选择体积、ESR和ESL小的贴片封装方式，并且应放置在差分线靠近接收器一侧邻近位置上，同时布线要保证差分线对间不能交错。
3 系统架构

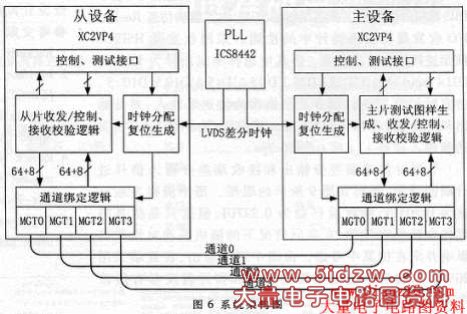

系统架构如图6所示，在两片FPGA间有4个通道共8对直流耦合差分互连线，每个通道可提供双向2．5Gbaud的线路传输速率。通道绑定模块将每片FPGA的4个Rocket I／O模块绑定在一起，在．采用8B／10B编码条件下提供64x125Mbps双向速率。每片的通道绑定模块还提供8x2位的控制接口，指示当前正在发送或接收到的是控制字还是数据。系统的时钟源选用ICS8442差分输出(LVDS)。频率合成器，它可以提供31．25MHz～700MHz的频率合成范围和低的抖动 (RMS period：2．7ps；Cycle-to-cycle：18ps)，可满足设计中Rocket I／O模块对参考时钟性能的要求。设计中由ICS8442的两路差分输出驱动器将合成后的时钟送至两片FPGA的差分时钟输人端。四个通道Rocket I／O模块发端采用20％颐加重，以减小信号高频分量因介质损耗而在收端引起的信号畸变，从而改善接收效果。

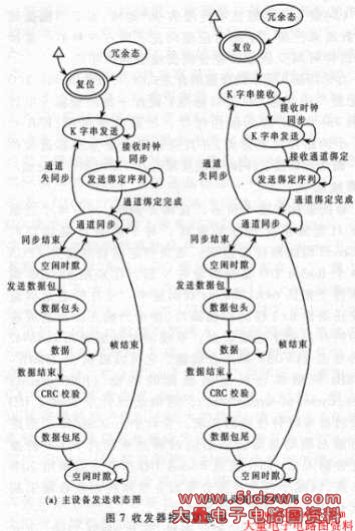

图7所示为发送控制状态机，两片FPGA以主、从方式工作，主设备在复位后连续发送用于修正接收锁相环时钟的特定“K”字符，同时从设备判断是否成功接收到“K”字符。如从设备成功接收则表明接收时钟正确恢复，然后从设备发送“K”字符以使主设备的接收时钟同步。主设备判断每个通道是否都进入接收时钟同步状态，若是则开始发送通道绑定序列。从设备确定接收通道绑定完成后，停止向主设备发送“K”字符而改发通道绑定序列，使主设备也完成接收绑定。此时主、从设备都维持在通道绑定状态，并且间歇发送锁相环同步“K”字符以维持接收时钟同步。若此时有一侧进入失同步状态，以上同步、绑定过程将由主设备再次发起。在设计中帧的数据段长度固定为1K(8Byte)，数据段结束后为4字节的CRC校验值，如接收CRC错误则将该帧丢弃。任何一方要发送数据帧时便在帧的首尾各插入一个空闲时隙，并在发送完成后继续维持同步状态。
4 板级设计仿真

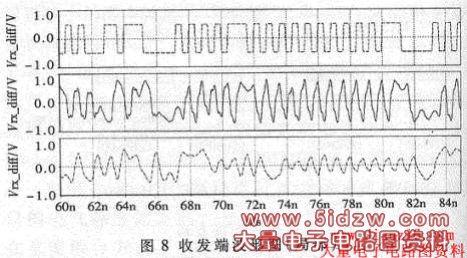

由于Rocket I／O收发器工作在2．5Gbaud的速率下，基于IBIS模型的仿真难以提供足够的精度。为了精确仿真RocketI／O收发器在板级设计中的性能，采用收发器HSPICE模型进行接收效果仿真。仿真中选择测试图样为1428．5'D21A'D215,D21．5'D28．2'D28．2'D 15．1'D15．4'D10．5'D10．5，仿真时长为110ns。图8所示依次为发送端输入、差分输出和接收端差分输入的60~85ns波形图，其中Rocket I／O发送器输入信号Vtx_in的tsetup=66．7ps。

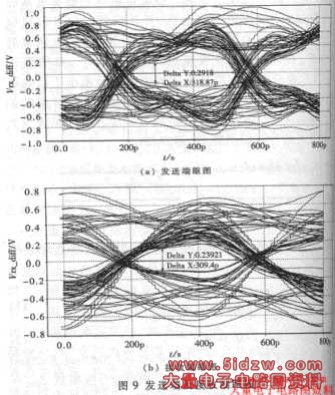

分别对发送端差分输出和接收端差分输入信号进行眼图分析，得到如图9所示的眼图。图中测得发端抖动为0．203UI，接收端抖动为0．227UI，但这只是仿真得到的电路固有抖动，在实际情况下的随机抖动对性能的影响并未在仿真中考虑。由图中可以看出，在发端采用20％预加重后接收端眼图的宽度和张开程度都有所改善，因而可以较好地恢复发送信号。
由系统的实测效果证明，应用Rocket I／O模块设计通信系统中片间、背板的高速接口，是一种高性能的简化的解决方案。通过采用更加精确的HSPICE模型进行分析，可及早地发现板级设计中的信号完整性问题，降低设计风险。
