可控硅移相触发器KC785外电路连接图

03-15 05:29:56 | http://www.5idzw.com | 基本电路电路图 | 人气:660
标签:电路图讲解,电路图练习,http://www.5idzw.com 可控硅移相触发器KC785外电路连接图,http://www.5idzw.com

相关元件PDF下载:


KC785

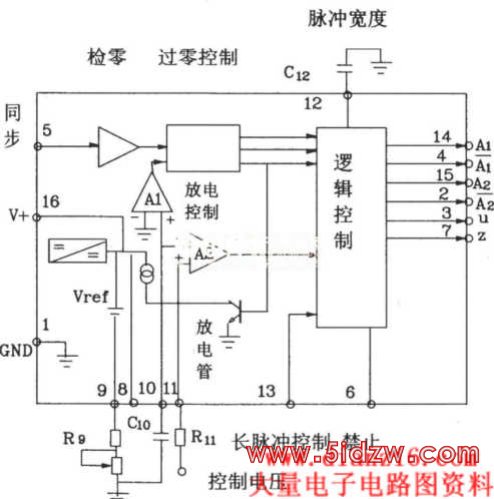

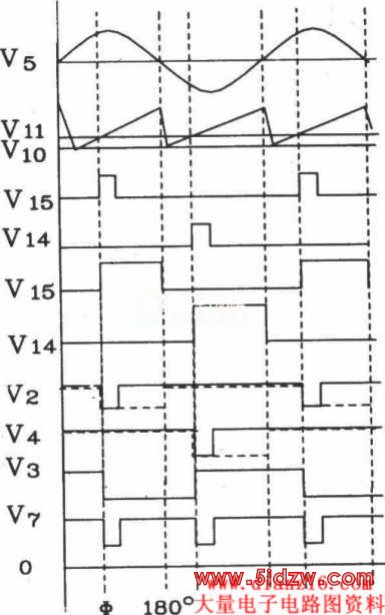

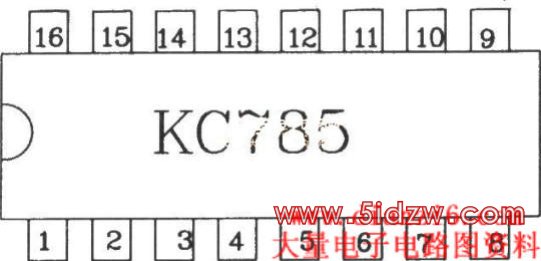

KC785可控硅移相触发器主要用在单相、三相全控桥式供电装置中,作可控硅的双路脉冲移相触发。它有两路相位差180°的移相触发脉冲输出,可以方便地构成全控桥式触发器电路。该电路具有输出负载能力大、移相性能好、正负半周脉冲相位均衡性好、移相范围宽(大于170°)、对同步电压要求低等功能和特点。可与德国TCA785直接互换。电参数如下:电源电压:直流+15V(允许范围l2~18V)。电源电流:≤l0mA。移相电压范围:≥-0.5V~(Vcc-2V)。移相范围:≥l70°。同步端允许最大同步电流:200µA(有效值)。输出脉冲:a.脉冲宽度:无脉冲宽度电容时为30µs;有脉冲宽度电容时为400~600µs。b.脉冲幅度:高电平≥(VCC-2.5v):低电平≤2V。C.最大输出能力:55mA。KC785引脚图KC785的内部结构框图和外电路连接图KC785各引脚波形图 ,可控硅移相触发器KC785外电路连接图
