KJ001的典型应用电路图

11-21 15:03:18 | http://www.5idzw.com | 基本电路电路图 | 人气:946
标签:电路图讲解,电路图练习,http://www.5idzw.com KJ001的典型应用电路图,http://www.5idzw.com

相关元件PDF下载:


KJ001

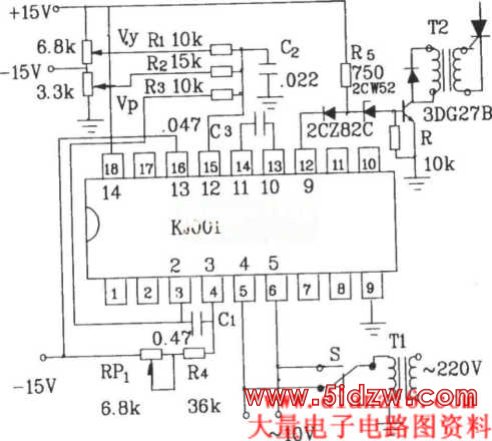

可控硅移相触发器KJOOl主要用于单相、三相半控桥式供电装置中作移相触发器之用它具有温漂小,移相线性好,宽脉冲触发等优点。电参数如下:电源电压:直流+15V,-l5V,允许波动±5%(±10%功能正常)。电源电流:正电流≤15mA,负电流≤10 mA。同步电压:交流10V。移相范围:a.≥l50°(同步电压l0V)。b.≥210°(二相同步电压,10V分别输入时)。锯齿波幅度:≥10V(幅度以锯齿波出现平顶为准)。输出脉冲:a.脉冲宽度:l0μs~3.3ms(改变脉宽电容达到)。b.脉冲幅度:>13V(输出接lkfl电阻负载)。c.最大输出能力:l5mA(吸收电流)。d.输出反压:BCceo≥18V(测试条件:Ie≤20衅)。移相线性误差:≤l%。同步输入端反压:≥15V。同步输入端允许最大同步电流:6mA(有效值)。KJ001采用两种封装形式:双列直插l8脚封装和双列直插l4脚封装,如下图所示。KJ001的典型应用电路图:KJ001电路各点波形:  当同步信号为二相同步输入时的接线如下图所示:,KJ001的典型应用电路图
