可控硅移相触发器KJ005外电路接线图,http://www.5idzw.com
KJ005

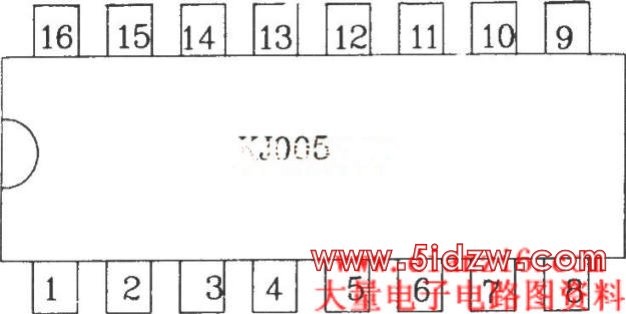

KJ005是KJ006的一种特殊情况。没有白生电源，不能直接用于交流供电的场合。该器件主要适用于双向可控硅或反并联可控硅线路的交流相位控制。需外加同步信号和外接直流工作电源。具有锯齿波线性好、移相范围宽、控制方式简单、有交互保护、输出电流大等优点。是交流调光、调压的理想器件。同样也适用于半控或全控桥式线路的相位控制。电参数如下：电源电压：外接直流电压+15V，允许波动±5％(±10％功能正常)。电源电流：≤l2mA。同步电压：≥l0V。同步输入端允许最大同步电流：6mA(有效值)。移相范围：≥l70°(同步电压220V，同步输入电阻51kΩ)。移相输入端偏置电流≤l0μA。锯齿波幅度：≥7～8.5V。输出脉冲：a．脉冲宽度：l00μs～2ms(通过改变脉宽阻容元件达到)。b．脉冲幅度：>13V(电源电压l5V时)。c．最大输出能力：l00mA(吸收脉冲电流)。d．输出反压：BVceo≥18V(测试条件：Ie≤l00μA)。正负半周脉冲相位不均衡度≤±3°。KJ005采用双列直插l6脚封装，如下图所示。
对不同的电网电压，KJ005电路同步限流电阻Rl的选择按下式计算：

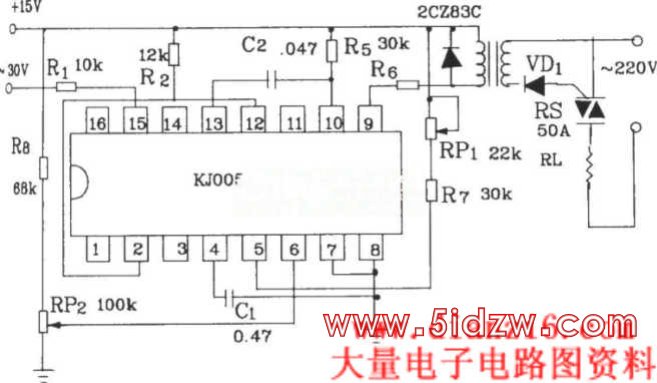

KJ005外电路接线图:

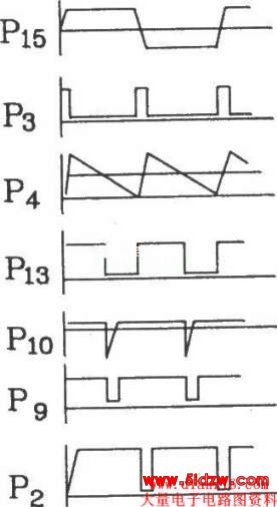

KJ005各点波形图:

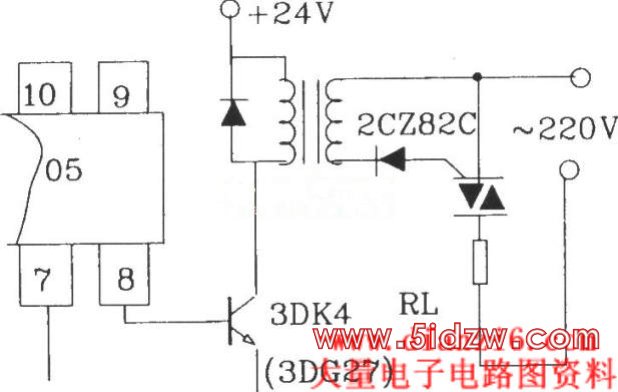

在输出电流需扩大时,接法如下图所示:
输出电流需扩大时的接线图，可控硅移相触发器KJ005外电路接线图
