KJZ12可控硅控制电原理图,http://www.5idzw.com
KJZ12 KJ004 F741
KJZl2主要用在大功率直流电机，可逆系统正转、反转可控硅的触发控制。与调节保护板KSAF配套使用可构成多功能、高性能、无环流系统。也可以与其它调节器配套使用，构成不同性能，不同要求的其它系统。该板具有以下特点： a．同步端加有滤波网络，不易受电源波形畸变的干扰。 b．只需三个同步电压，能很方便地与系统匹配。 C．输出是脉冲列式的双脉冲，脉冲变压器体积小，对于各种宽度的脉冲可以使用统一的脉冲变压器。 d．由于使用了专门设计的KJ004、KJ001、KJ042以及F741集成电路，控制板体积小，调整维修方便。 e．该板加有逻辑切换以及互锁延时部分，可靠性高。 电参数: 交流同步电压：三相380／30 A／Yll。该板具有RC滤波网络，相位滞后30°，而△／Yll相位超前30°。所以这种接法正好同步。 同步工作电流：2-3mA(有效值)。若同步电压值偏离30V太大，必须要换电阻R31、如、 R37，以保证同步电流。 移相电压：0～+8V。 输出脉冲形式：脉冲列调制式、双窄脉冲。脉宽750µs左右。 脉冲列频率：5～10kHz。 输出级允许负载电流(吸收)：≤800mA。 脉冲前沿≤1µs。 电源电压：Vcc+(15V±5V)％，VEE-(15V+5V)％，Icc≤300mA，IEE≤100mA。 允许使用环境温度：-l0～+70℃。

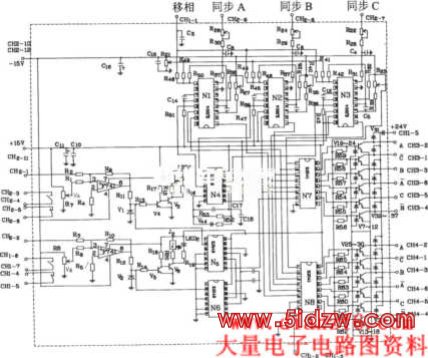

KJZ12可控硅控制板电原理图

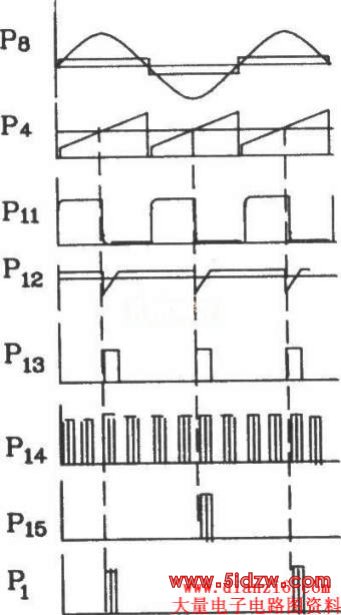

KJZ12板KJ004波形

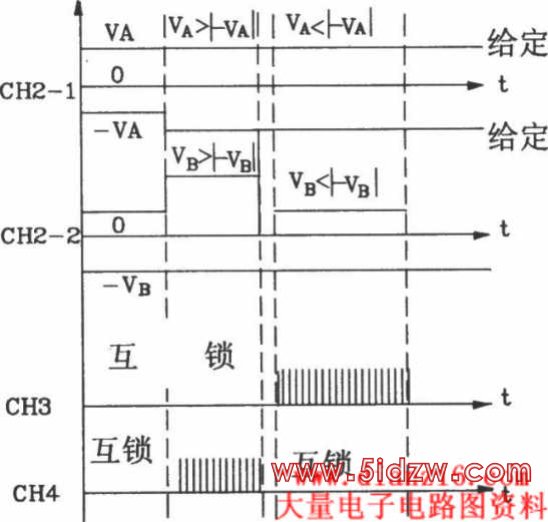

比较器及互锁沿时开关特性 ，KJZ12可控硅控制电原理图
相关元件PDF下载：
KJZ12 KJ004 F741
KJZl2主要用在大功率直流电机，可逆系统正转、反转可控硅的触发控制。与调节保护板KSAF配套使用可构成多功能、高性能、无环流系统。也可以与其它调节器配套使用，构成不同性能，不同要求的其它系统。该板具有以下特点： a．同步端加有滤波网络，不易受电源波形畸变的干扰。 b．只需三个同步电压，能很方便地与系统匹配。 C．输出是脉冲列式的双脉冲，脉冲变压器体积小，对于各种宽度的脉冲可以使用统一的脉冲变压器。 d．由于使用了专门设计的KJ004、KJ001、KJ042以及F741集成电路，控制板体积小，调整维修方便。 e．该板加有逻辑切换以及互锁延时部分，可靠性高。 电参数: 交流同步电压：三相380／30 A／Yll。该板具有RC滤波网络，相位滞后30°，而△／Yll相位超前30°。所以这种接法正好同步。 同步工作电流：2-3mA(有效值)。若同步电压值偏离30V太大，必须要换电阻R31、如、 R37，以保证同步电流。 移相电压：0～+8V。 输出脉冲形式：脉冲列调制式、双窄脉冲。脉宽750µs左右。 脉冲列频率：5～10kHz。 输出级允许负载电流(吸收)：≤800mA。 脉冲前沿≤1µs。 电源电压：Vcc+(15V±5V)％，VEE-(15V+5V)％，Icc≤300mA，IEE≤100mA。 允许使用环境温度：-l0～+70℃。
KJZ12可控硅控制板电原理图KJZ12板KJ004波形比较器及互锁沿时开关特性 ，KJZ12可控硅控制电原理图
