可控硅移相触发器KJ006外电路接线图,http://www.5idzw.com
KJ006
KJ006主要适用于交流供电的双向可控硅或反并联可控硅线路的交流相位控制。能由交 流电网直接供电并无需外加同步信号、输出变压器和直流工作电源，并且能直接与可控硅控制极直接耦合触发。具有锯齿波线性好、移相范围宽、控制方式简单、有交互保护、输出电流大等优点。是交流调光、调压的理想器件。同样也适用于半控或全控桥式线路的相位控制。也可直流供电使用。电参数如下：电源电压：a．外接直流电压+15V，允许波动±5％(±10％功能正常)。b．自生直流电源电压：+(12～15)V。电源电流：≤l2mA。同步电压：≥l0V(有效值)。同步输人端允许最大同步电流：6mA(有效值)。移相范围：≥l70°(同步电压220V，同步输入电阻51kΩ)。移相输入端偏置电流≤l0μA。锯齿波幅度：≥7～8.5v。输出脉冲：a．脉冲宽度：l00μs～2ms(通过改变脉宽阻容元件达到)。b．脉冲幅度：>13V(电源电压l5V时)。C．最大输出能力：200mA(吸收脉冲电流)。d．输出反压：BVceo≥l8V(测试条件：le≤l00ⅣA)。正负半周脉冲相位不均衡度：≤±3°。可控硅检测端最大输入电流：6mA(有效值)。KJ006采用双列直插l6脚封装，如图所示:
KJ006引脚图KJ006是由同步检波、锯齿波形成电路、电流综合比较放大电路、功率放大电路和失交保护电路等部分组成。外电路接线如图所示。锯齿波斜率决定于R7、RPl和Cl的数值，对不同的电网电压，KJ006电路同步限流电阻R，的选择按下式计算:
相关元件PDF下载：
KJ006
KJ006主要适用于交流供电的双向可控硅或反并联可控硅线路的交流相位控制。能由交 流电网直接供电并无需外加同步信号、输出变压器和直流工作电源，并且能直接与可控硅控制极直接耦合触发。具有锯齿波线性好、移相范围宽、控制方式简单、有交互保护、输出电流大等优点。是交流调光、调压的理想器件。同样也适用于半控或全控桥式线路的相位控制。也可直流供电使用。电参数如下：电源电压：a．外接直流电压+15V，允许波动±5％(±10％功能正常)。b．自生直流电源电压：+(12～15)V。电源电流：≤l2mA。同步电压：≥l0V(有效值)。同步输人端允许最大同步电流：6mA(有效值)。移相范围：≥l70°(同步电压220V，同步输入电阻51kΩ)。移相输入端偏置电流≤l0μA。锯齿波幅度：≥7～8.5v。输出脉冲：a．脉冲宽度：l00μs～2ms(通过改变脉宽阻容元件达到)。b．脉冲幅度：>13V(电源电压l5V时)。C．最大输出能力：200mA(吸收脉冲电流)。d．输出反压：BVceo≥l8V(测试条件：le≤l00ⅣA)。正负半周脉冲相位不均衡度：≤±3°。可控硅检测端最大输入电流：6mA(有效值)。KJ006采用双列直插l6脚封装，如图所示:

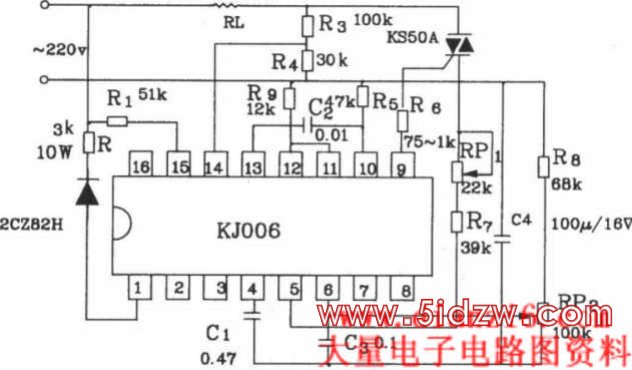

KJ006引脚图KJ006是由同步检波、锯齿波形成电路、电流综合比较放大电路、功率放大电路和失交保护电路等部分组成。外电路接线如图所示。锯齿波斜率决定于R7、RPl和Cl的数值，对不同的电网电压，KJ006电路同步限流电阻R，的选择按下式计算:外电路接线图
各点波形图
扩展电流时如果采用交流供电，3DK4集电极接18Ω电阻到可控硅控制极；直流供电时3DK4集电极接脉冲变压器。
用直流供电时KJ006的电路如下图所示：
KJ006直流供电时的接线图
直流供电的扩展电流电路如图所示：
输出电流扩展时的接线图
