可控硅移相触发器KC11应用电路图

03-15 05:29:56 | http://www.5idzw.com | 基本电路电路图 | 人气:473
标签:电路图讲解,电路图练习,http://www.5idzw.com 可控硅移相触发器KC11应用电路图,http://www.5idzw.com

相关元件PDF下载:


KC11

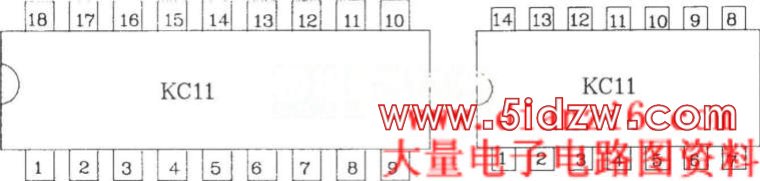

可控硅移相触发器KCll是KC01的改进型,适用在各种供电装置中作可控硅的单路脉冲移相触发。触发器具有线路简单、移相线性度好、抗干扰性能好、移相范围宽、能宽脉冲触发等优点。可以在单相、三相半控桥式供电装置中作移相触发使用。 电参数如下:电源电压:直流+15V,-l5V,允许波动±5%(±10%功能正常)。电源电流:正电流≤15mA。同步电压:任意值(一般l0V左右)。移相范围:≥l70°。锯齿波幅度:≥l0V(幅度以锯齿波出现平顶为准)。输出脉冲:a.脉冲宽度:l00µs~3.3ms(改变脉宽电容达到)。b.脉冲幅度:>13V(输出接1kΩ电阻负载)。C.最大输出能力:l5mA(吸收电流)。d.输出反压:Bvceo≥l8V(测试条件:Ie=100pA)。移相线性误差:≤±1%。同步输入端允许最大同步电流:3mA(有效值)。允许使用环境温度:-l0~+70℃。KC11引脚图同步电压大于10V时需串入限流电阻R3,R3的阻值可以按下式计算:

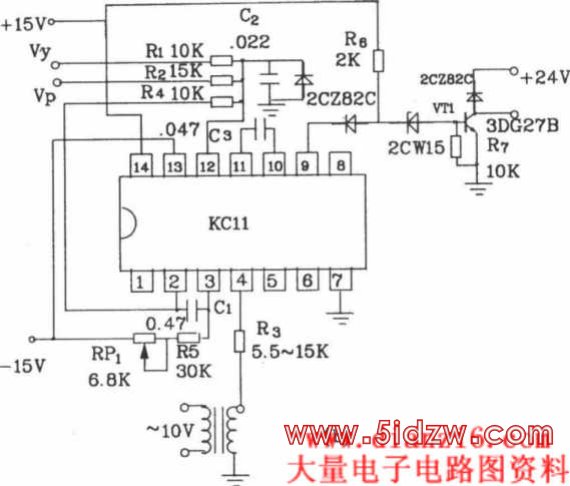

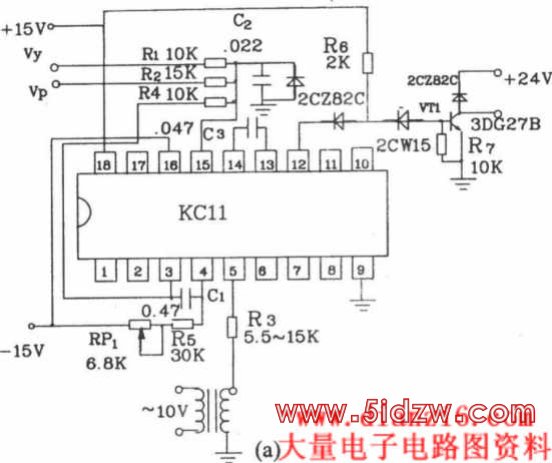

图(a)、(b)为KC11的应用电路图

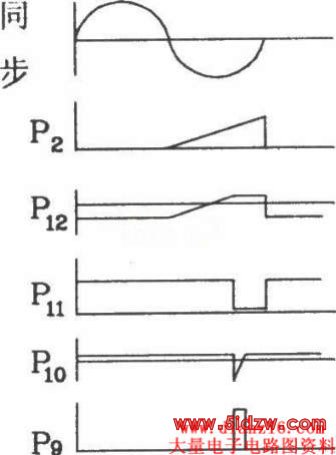

KC11各点波形图
