电容的四阶低通滤波器电路图,http://www.5idzw.com

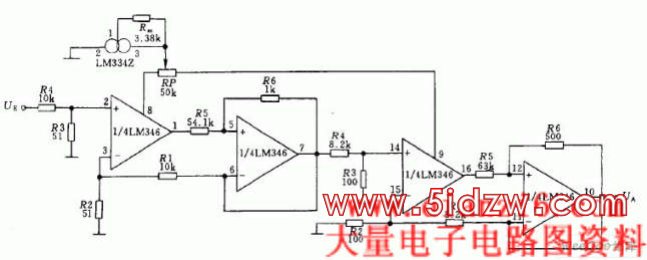

无电容的四阶低通滤波器电路如下图所示，该图采用一片LM348四运算放大器的高阶低通滤波电路，例如fc=20KHz，滤波器传送系数Ho=1,Q01=0.514,Q02=1.306。由于这种滤波器在通频带内放大系数乘积的计算对四个放大器是相同的，故只需配备一个电流源（LM334Z）即可，而利用电位器RP就可进行精确调整。
，电容的四阶低通滤波器电路图
无电容的四阶低通滤波器电路如下图所示，该图采用一片LM348四运算放大器的高阶低通滤波电路，例如fc=20KHz，滤波器传送系数Ho=1,Q01=0.514,Q02=1.306。由于这种滤波器在通频带内放大系数乘积的计算对四个放大器是相同的，故只需配备一个电流源（LM334Z）即可，而利用电位器RP就可进行精确调整。
，电容的四阶低通滤波器电路图
