低频高频滤波器电路图,http://www.5idzw.com

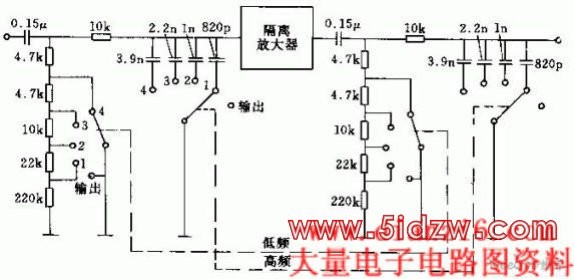

图(a)电路由两部分串接的RC滤波器组成，中间接入隔离放大器（如射极跟随器）。通过无载时测量输出端可以确定低频-高频滤波器的调节性能曲线，如图(b)所示。图中频率下限和上限：线1：fu=40Hz,fu=11KHz
，低频高频滤波器电路图
图(a)电路由两部分串接的RC滤波器组成，中间接入隔离放大器（如射极跟随器）。通过无载时测量输出端可以确定低频-高频滤波器的调节性能曲线，如图(b)所示。图中频率下限和上限：线1：fu=40Hz,fu=11KHz
，低频高频滤波器电路图
