高速电压跟随器电路图,http://www.5idzw.com
,高速电压跟随器电路图

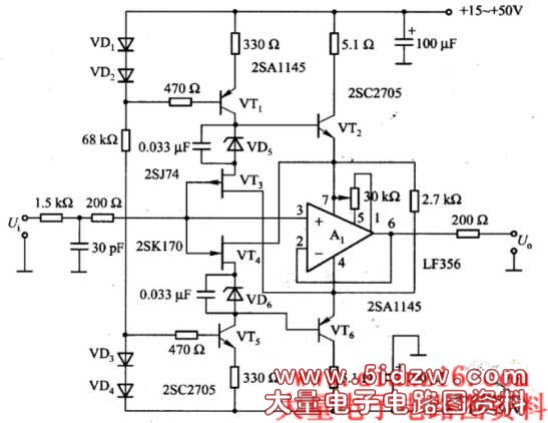

如图是高速电压跟随器电路。电路中,由VT3和VT4构成源跟随器电路,Al为电压跟随器电路,由接在A1的7脚与4脚上的VT2和VT6构成射极跟随器电路。A1的7脚与4脚的电位只是输入信号电压的电平移动,因此,输入信号较大时,Al各电源端与输出端间的电压保持恒定,约为5V。由于Al片内流经相位补偿电容的信号电流剧增,转换速率大大提高,高频失真率大大降低。
,高速电压跟随器电路图
