测定阻抗匹配的反射损耗桥式电路图

06-07 05:36:11 | http://www.5idzw.com | 基本电路电路图 | 人气:726
标签:电路图讲解,电路图练习,http://www.5idzw.com 测定阻抗匹配的反射损耗桥式电路图,http://www.5idzw.com

  在高频电路中,阻抗匹配是关键。如果出现了阻抗不匹配和信号的反射,则会产生驻波使信号传输出现问题。

  例如在50Ω的传送线路上,如果连接50Ω的负载阻抗,那么所有的电力都被供给负载。当然反射电力为0时是正常的状态。

  表现不匹配的状态时,使用反射系数、驻波比(VSWR:Volt-age Standing Wave Ratio)及不匹配损失(即反射损耗)等术语。

  反射系数

这里Zo为驱动阻抗,ZL为负载阻抗。

  驻波比ρ可由反射系数算出:

如果Γ为0,则驻波比VSWR的值为1。
  另一方面,反射损耗RL用分贝表示。从反射系数可计算出RL:

  图1是有代表性的阻抗桥式电路,这个桥式电路当RX=50Ω时平衡。输出为差动输出,用平衡-不平衡变压器变换一端,测定其输出电平。

反射损耗桥式电路的构成<a电路图 src="/adianzi/UploadPic/2010-11/20101121145934233.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>


      图1 反射损耗桥式电路的构成

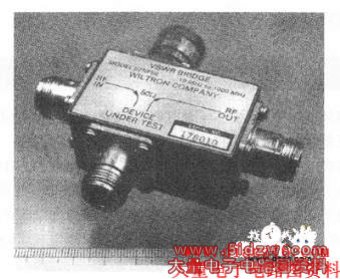

  照片1是市场上出售的阻抗50Ω、频率范围为10M~1000MHz的VSWR桥式电路的外观。其内部电路不明,可尝试测定此种桥式电路的电气特性。

市场上出售的VSWR电桥的外观图

  照片2 市场上出售的VSWR电桥的外观(62NF5O)

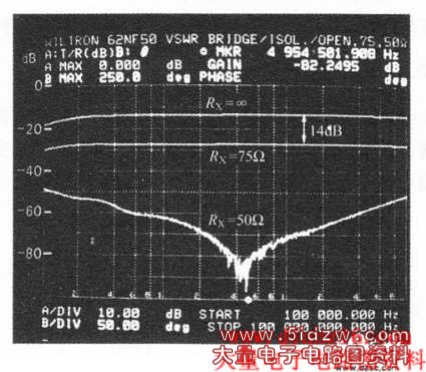

  照片3L是RX=∞(负载断开)的特性。插人损耗为12~13dB。为故意作出不匹配,若连接RX=75Ω,以RX=∞为基准,约14dB(用VSWR换算为1.5),但在RX=50Ω处表示了极大的反射损耗(理想情况为无限大)。

电桥的特性图

  照片3 VSWR电桥的特性(f=lOOk~l00MHz,10dB/div.,62NF50)
