负戴实验控制电路

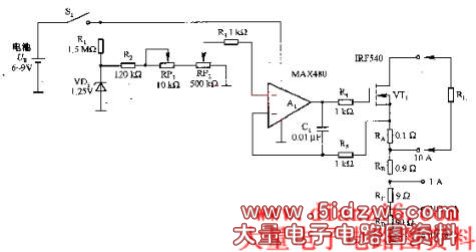

　　图是负载实验控制电路。这种电路的外接负载最大可达10A，广泛用于实验电源、功率放大器，LED和继电器以及螺线管等驱动器的承载能力实验。与一般的电阻负载不同，它通过在1·2一50V电压范围调整负载电流，使实验负载保持恒定。电路中采用功率MOS-FET(VTl)和检测电阻(RA一RD)消耗负载功率，电池工作用于隔离，解决接地的问题。RP2采用10圈电位器，提高了精度和分辨率。RP2的滑动端为Al提供参考电压，通过反馈确保旺，滑动端电压呈现在R5上，迫使需要的负载电流通过VT1。Al的偏置电流(最大为3nA)通过RA一RD串联电阻流通，该电流乘以4个电阻之和(100Ω得到30OnV误差电压。这种误差电压与由RP2提供A1同相输入端的电压相比非常小，可以忽略不计。Cl用于增强稳定性，RA一RD串联电阻可以得到4个范围的输出电流。

　　校准时，接人电池并使电路工作，然后接入5V/l0A的电源作为实验负载RL。在RP2为满度情况下，调整RPl并用安培表读出精确的10·OOA电流。为了检查电路的线性，准确地调整RP2，并用安培表读出5，OOA电流。调整RB一RD的阻值，校准余下的电流范围即可。
