各种中频滤波器电路图

　　超外差无线电接收机的大部分增益和选择性由中频（IF）放大器提供，因此它是一个高增益、窄带宽的放大器。IF功率增益的典型值在60～120dB范围内，取决于具体的接收机设计。通常它的带宽比RF放大器窄得多，举例来说，SSB接收机带宽为2．8kHz，而CW接收机为500Hz。

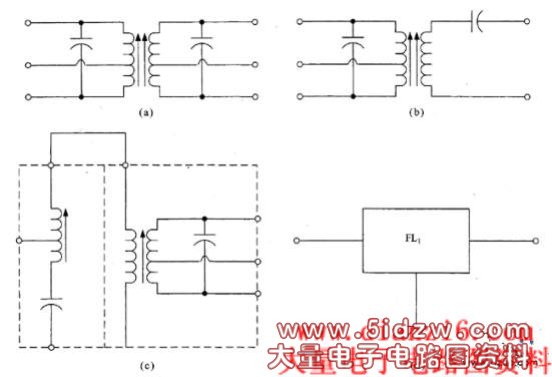

　　IF放大器的作用是为接收机提供增益和选择性，选择性部分由各种不同的滤波器实现。图给出了几种用于IF放大器的滤波器。典型电路如图8（a）所示，图中变压器带抽头，但无抽头变压器也可使用。抽头可以提供低阻抗连接，同时保持了高阻抗调谐电路整体的优势。需注意电容通常处于变压器隔离罩之内。另一个稍有不同的版本如图（b）所示，这里的变压器与之前的有所不同：其次级线圈通过电容耦合至其负载，且这个电容可能自激振荡，也可能不会。第三个版本是将次级线圈改为不可调低阻抗的环路。

　　图 各种中频滤波器电路

　　图（c）给出了不同的做法。这个变压器在输入端是串联谐振带抽头电路，在输出端是并联谐振电路。它需要使用两块隔离罩来实现。

　　在图（d）中给出了代表符号。这个符号代表了几种机械或晶体滤波器，这种滤波器通常比前面的LC滤波器的带宽更窄。
