具有静音模式的立体声音频功率放大器LM4732

相关元件PDF下载：

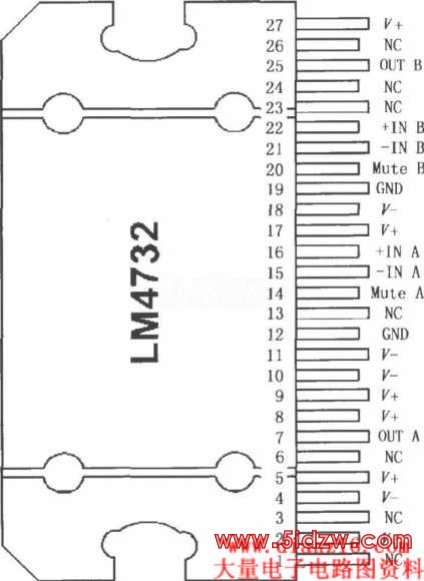

LM4732是立体声音频功率放大器，每个通道能够输出50W连续平均功率，带动4Ω或8Ω负载。在f=20Hz～20kHz范围内总谐波失真及噪声(THD+N)低于10％。LM4732有输出短路保护和热关断功能，当温度超过上限150^oC时产生关断以保护电路；还有低电压锁定特性，用于抑制电源通断时的“喀、扑”声。 LM4732的每个放大器有一个独立的平滑过渡渐现／渐隐静噪模式，可由外部逻辑控制。其工作电源电压范围宽，为±10～±40V，允许使用低价格未经调整的电源。LM4732可以很容易地组成电桥输出或者并行输出100W单声道音频功率放大器，其引脚排列如图所示。
