用6N3电子管作前级加耳放电路图

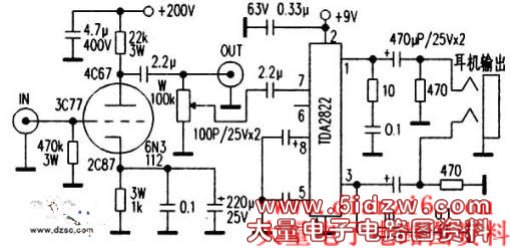

　　电路见图，电源经开关和电感后，再经过T1变压器，通过整流滤波后向灯丝及TDA2822供电，T2接在T1次级，产生高压，经整流滤波和稳压向6N3供高压电源。信号经6N3放大后输出，再经TDA2822驱动耳机。本文采用的电路简单，无须任何调试，元件的参数已在电路图中标明，元件的选用也可参考其他文章，选用一些性能较好的元器件。本机在静态时特别安静，音色不错。

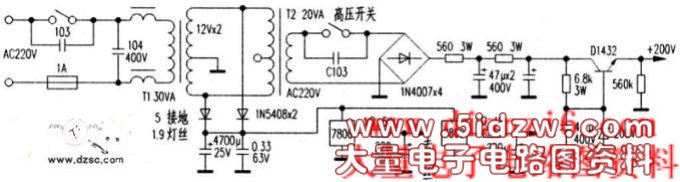

　　以下是电源图：
