TDA1521A双声道集成功放电路图

　　TDA1521 A是高保真立体声集成功放。其特点是：集成度高，外围元件很少，音质好，失真小，内部有两个15W的功放电路，两个声道的参数一致性很好，外围元件很少，具有完善的防开机、关机冲击和过热、过载短路保护功能，可不接输出耦合电容，可单电源供电，也可以双电源供电等。TDA1521A常用于调谐器、录音机、组合音响等电声设各中。

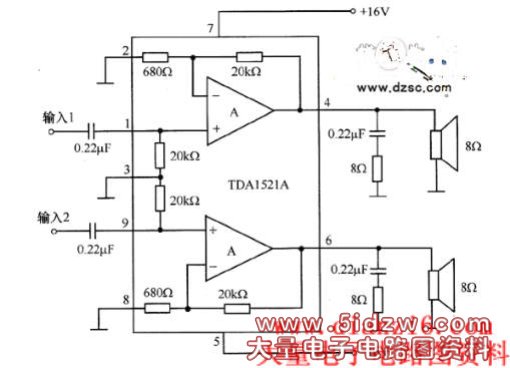

　　TDA1521 A采用9脚单列直插塑封结构，图所示为TDA1521A双声道音频功放电路。TDA1521A还有其他的应用电路。关于TDA1521A的详细资料请参见集成电路手册。
