通用型音频功放电路图

　　如图1所示为通用型音频功放电路。

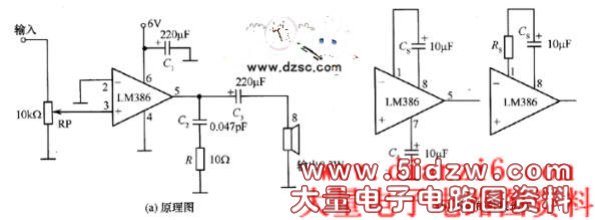

图1  通用型音频功放电路

　　此电路采用集成运放LM386，LM386是通用型功放，价格低，应用非常广泛。LM386通常采用6～9V电源， LM386－l/－3通常采用4～12V电源，LM3864通常采用5～18V电源。在一定的电源和负载情况下，一般 LM386的最大输出功率为1W，但因该器件散热不够理想，所以在实际应用时，其输出功率通常取0.5W以下 。电路的放大倍数可由内部电阻和1脚、8脚的外接元件确定。当1脚和8脚之间不接元件时，其放大倍数是 20倍，如图l（a）所示。当1脚和8脚之间接C1＝10μF电容时，其放大倍数是200倍，如图l（b）所示。当 1脚和8脚之间接C1=10μF电容和电阻RS，时，如图1（b）所示，其放大倍数为20～200倍，其放大倍数的 计算公式为

　　式中，R是LM386集成块内部电阻，一般其值为15kΩ。

　　在图l中，R和C，组成补偿网络，以提高电路的稳定性，防止产生高频自激。当LM386放大倍数较高时， 电源的纹波影响将会增大，C₅是滤波电容。

　　SPY0030集成运放也是常用的音频功放，该芯片与LM386芯片功能相似，但比LM386音质好，它可以工作在 2.4～6.0V范围内，最大输出功率可达700mW（LM386必须工作在4V以上，而且输出功率通常小于0.5W）。
